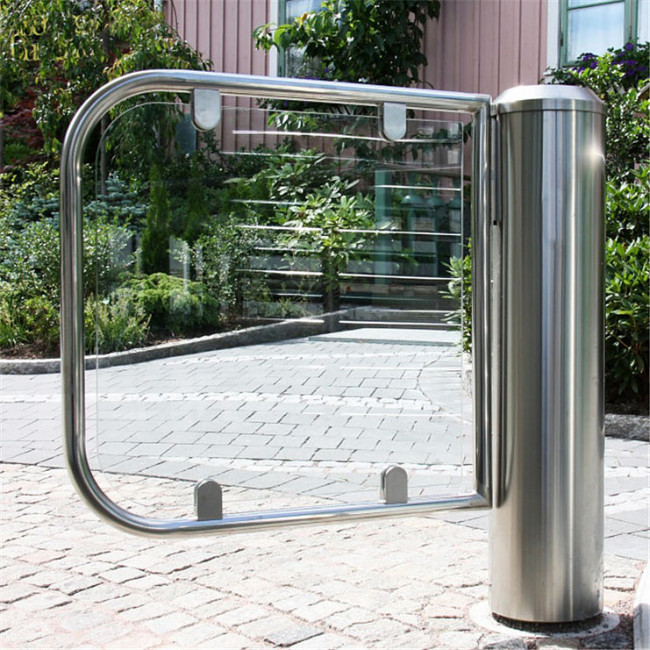

Portillon pivotant vitré

Le portillon pivotant vitré est une solution discrète et esthétique, idéale pour les espaces nécessitant une largeur de passage.

Sa conception sobre lui permet de s'intégrer harmonieusement dans divers environnements tels que les banques, les aéroports, les bureaux, les compagnies d’assurances, les établissements gouvernementaux et les sites sensibles.



Conformité et sécurité

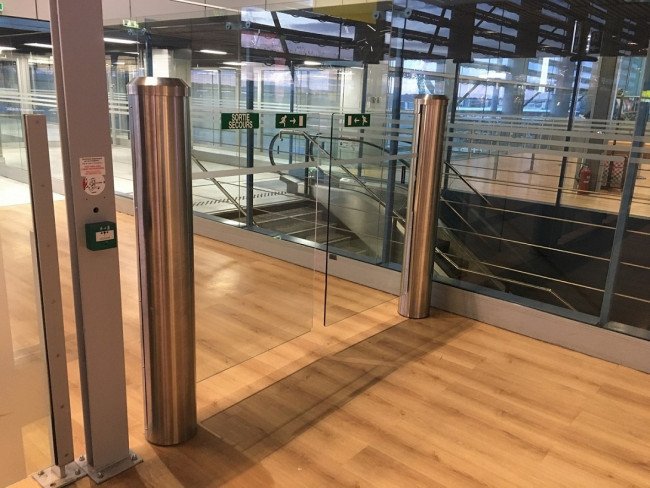

Ce portillon répond aux normes de sécurité les plus strictes, notamment l'agrément nfs 61-937, ce qui lui permet d'être installé devant une issue de secours, facilitant ainsi l'évacuation en cas d'incendie.
Un procès verbal d’essai nfs 61-937 (cnpp) atteste de sa conformité et de sa fiabilité.



Construction robuste

Le portillon est construit avec des matériaux de haute qualité pour garantir sa durabilité et sa résistance à la corrosion.
Son châssis en acier de 10 mm est traité contre la corrosion par un apprêt époxy. Le carter en inox brossé et le vantail en verre trempé de 10 mm ajoutent à sa robustesse.



Dimensions et installation

Le portillon standard mesure 1000 mm de hauteur avec une largeur de passage de 900 mm.

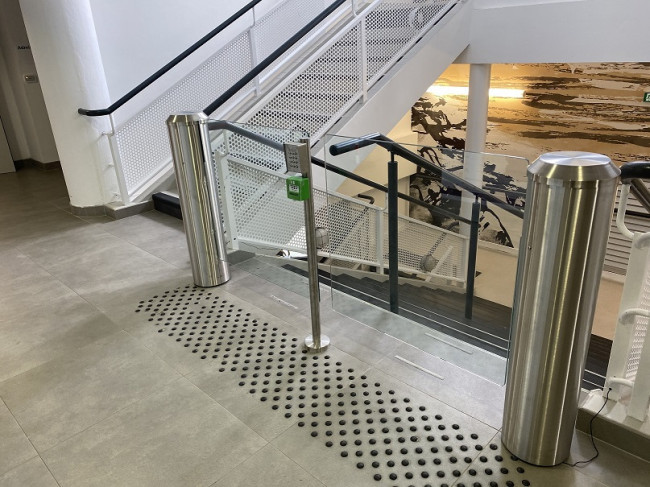

En le montant en vis-à-vis, un passage de 1800 mm est obtenu, offrant ainsi une largeur de passage équivalente à 3 unités de passage (u.P).



Fonctionnement intelligent

En position fermée, un verrou électromécanique sécurise la rotation du portillon.
Son activation se fait par une impulsion générée par un bouton poussoir, un lecteur de badge ou tout autre dispositif similaire.
Une fois autorisé, le pivotement de l'obstacle se déclenche automatiquement ou via une légère poussée, selon le mode de fonctionnement sélectionné.



Sécurité intégrée

En cas d'obstruction, le portillon est conçu pour reculer et tenter doucement de se libérer.
Si l'obstruction persiste, le moteur se désactive pour éviter tout dommage.
Une commande de détection incendie permet une ouverture immédiate du portillon, tandis qu'en cas de coupure d'alimentation, celui-ci se déverrouille automatiquement pour assurer une évacuation sans entrave.


- Carter en inox 304 brossé fin

- Passage: 20 / minute

- Usage intensif: 2000 passages / jour

- Hauteur de l’obstacle: 2000mm max

- Largeur de l’obstacle: 1200mm max

- Dimensions sans obstacle: Ø215 x H1030mm

- Adapté aux personnes à mobilité réduite

- Fonctionnement motorisé, bidirectionnel

- Vitesse de l’obstacle ajustable

- Plusieurs mode de fonctionnements

- Obstacle pivotant et verrouillé en position fermée

- Conforme aux normes CE.

- Certifié D.A.S (Dispositif Actionné de Sécurité), conformément à la norme NFS 61-937 ( sécurité incendie)

- Le verrou est à sécurité positive, déverrouillé hors tension



- Alimentation: 230V (ou 110V) AC monophasé, 50Hz

- Consommation nominale : 200W

- Poids sans vitrage: environ 55Kg

- Angle d’ouverture réglable de 90° à 140°

- Temps d’ouverture: min 2.5sec (temps minimum du mouvement d’ouverture)

- Temps d’arrêt avant fermeture: 0 à 100sec (temps en position ouverte avant fermeture)

- Sens ouverture «détection incendie»: horaire ou anti ho- raire

- Mode «PUSH & GO»: l’utilisateur pousse légèrement le vantail et le moteur effectue le mouvement d’ouverture.

- Temporisation avant ouverture: 0 à 100sec (temps entre le déverrouillage et l’ouverture motorisée)

- Menu fonctionnel sur afficheur LCD 4x20 avec 3 bou- tons poussoirs.

- «Configuration automatique»: selon le poids de l’obsta- cle (selon le vitrage), le portillon configure sa vitesse pour un fonctionnement optimum.

- Langage du «MENU»: Français et Anglais.

- Utilitaire de mesure angulaire (mesure entre la position de repos et la position du vantail)

- 3 Sorties relais (COM, NO, NC) : alarme, porte ouverte, portillon verrouillé.

- Compatible «Détection incendie 24V ou 48V»

- Réhausse de 500mm

- Interface IP (pilotage/contrôle depuis un PC)

- Cellules de sécurité

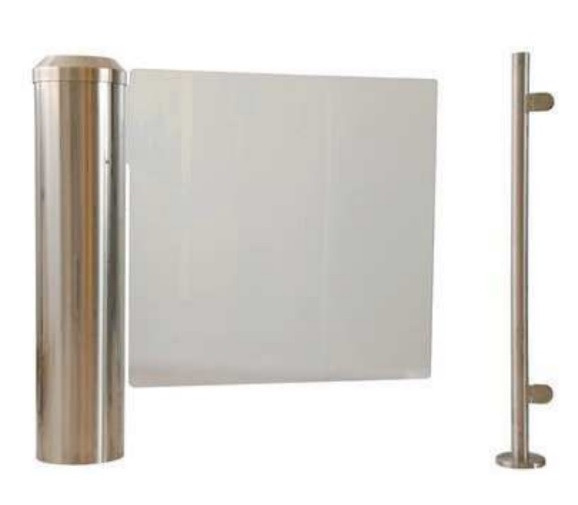

- Potelet inox et pince à verre pour vitrage fixe

- Finition carter: poli brillant / poli mirroir / inox 316
