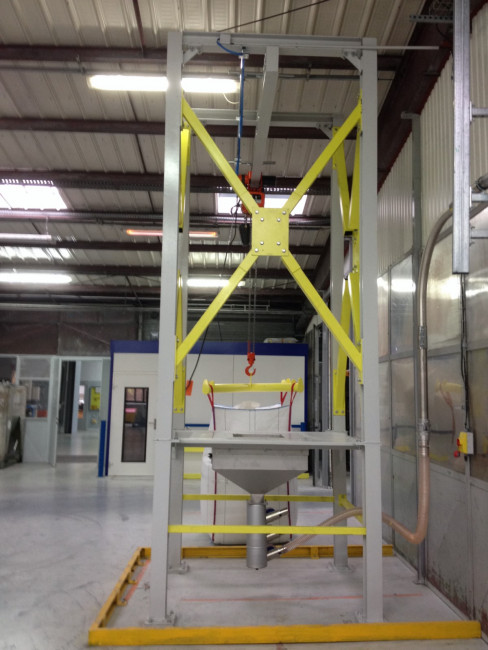

Ce support big bag avec palan électrique facilite et sécurise le stockage et le transport des big bags.
Il est utilisé dans divers secteurs d'activités.
Ce support transforme le big bag en conteneur semi-rigide.
- Trémie réception matière capacité 200 litres INOX 304L, avec trappe d'accès basculante sur conduit pour ouverture du Big-Bag.
- Cadre inférieur de protection opérateur en cas de chute du BIG BAG lors de l'ouverture du sac.
- 1 Cadre supérieur renforcé avec crochet, support big-bag pour manutention par palan électrique 2 tonnes.
- 4 Chandelles de liaison entre cadre supérieur et cadre inférieur.
- 4 Cônes de guidage pour assemblage des différents éléments.
- 1 Châssis renforcé support de l'ensemble avec structure pour l'integration d'un palan électrique 2 tonnes 2 axes pour mise en place BIG BAG sur chassis

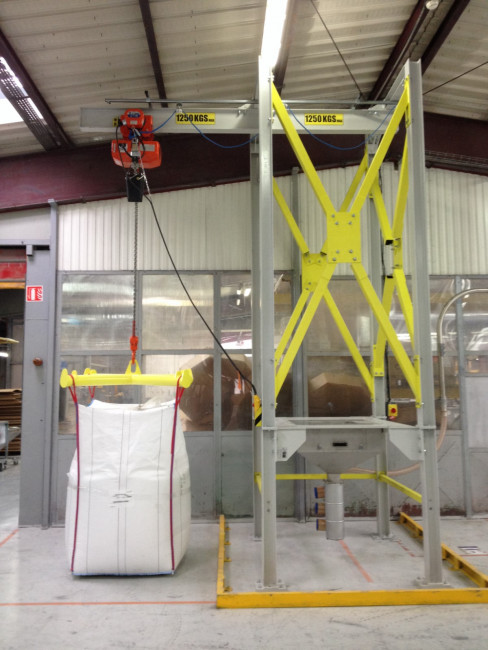

Palan électrique à chaine pour levage vertical et transition des big bag sur rails :
- Les montées et descentes des charges sont commandées à partir de la boite à boutons.
- Chariot électrique
- Vitesse de translation 6m/min, pouvoir de levage 2000 kg
- Boîte à boutons basse tension 24V
- Chaîne haute résistance acier cémenté zingué
- Marche anti-mono (protection par absence de phase) et inverseur de sens
- Fins de course haut et bas électriques
- Frein à disque électromagnétique pour arrêt d'urgence
- Limiteur de couple à friction
- Cable d'alimentation 5 mètres
- Bac à chaîne renforcé et crochet de suspension
- Palan électrique avec chariot porte palan, translation sur support IPN avec fin de course.
- Force de levé : 2000 kg
- Vitesse de levé : 3.8 m/min
- Chaine longueur : 5 m
- Puissance moteur de levage : 1600 W
- Puissance moteur direction : 800 W
- Poid palan seul : 104 KG
