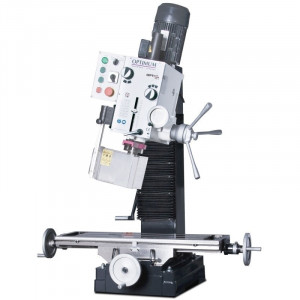

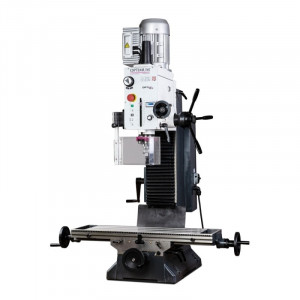

Cette perceuse-fraiseuse universelle de précision est une machine polyvalente et performante pour le perçage et le fraisage de tous types de pièces métalliques.
Elle dispose également d'une fonction taraudage qui permet de créer un filetage dans le trou percé.
La machine a deux plages de vitesses réglables électroniquement, qui garantissent un couple optimal.
Équipée d'un variateur de vitesse électronique, vous avez la possibilité d'adapter la vitesse de rotation en fonction du matériau et du diamètre du trou.
Elle vous permet de gagner du temps et d'éviter les erreurs lors du perçage et du taraudage, tout en garantissant un résultat professionnel et durable.
-
Caractéristiques générales :
- Exécution en fonte massive assurant rigidité et précision
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Large gamme de vitesses (12) obtenues grâce à un variateur électronique
- Machine silencieuse grâce à ses pignons rectifiés et lubrifiés par bain d’huile
- Inversion de rotation droite/gauche
- Fonction taraudage avec butée de profondeur réglable

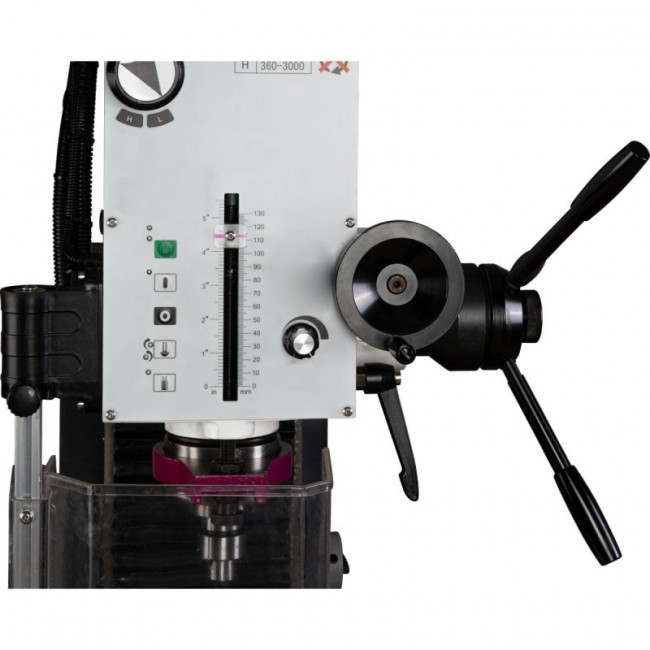

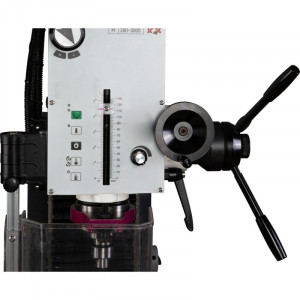

- Jauge de profondeur avec butée réglable
- Tête fixée sur colonne à queue d’aronde, grattée à la main, assurant une parfaite précision lors des usinages

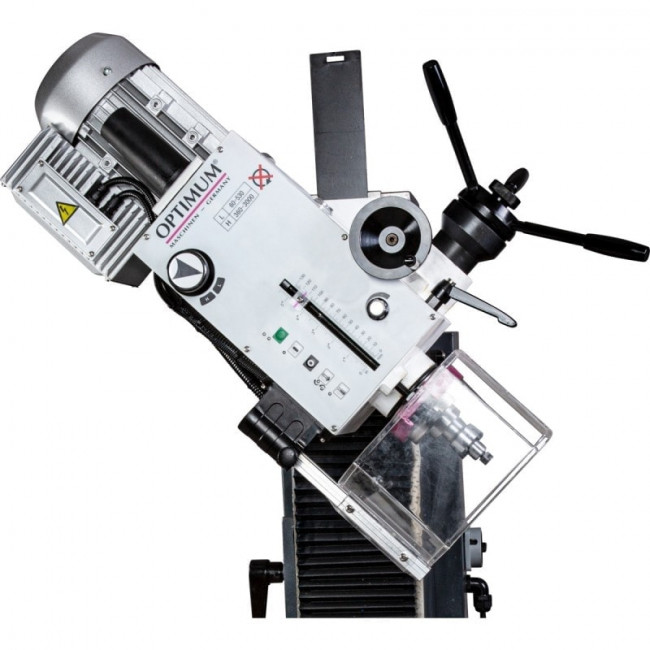

- Tête de fraisage inclinable à ± 45°
- Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
- Descente fine de broche pour le fraisage précis
- Carter de protection de broche asservi électriquement et réglable en hauteur afin de procurer une sécurité maximale à l’utilisateur
- Équipée d’un arrêt d’urgence coup de poing
- Un excellent rapport qualité/prix
- Une machine qui conserve sa valeur dans le temps
- Avance longitudinale automatique en option
- Norme DIN EN 55011 Classe C2
- Équipé d’un variateur de vitesse électronique
-
Caractéristiques techniques :
Données électriques

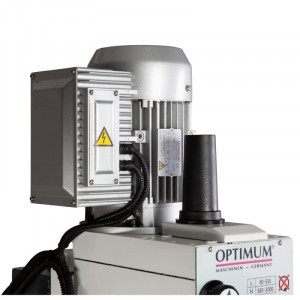

- Puissance du moteur : 1,5 kW
- Alimentation : 230 V
- Fréquence : 50 Hz
Capacité de fraisage
- Capacité de surfaçage (max.) 63 mm
- Capacité de perçage (acier S235JR) 28 mm
- Capacité de fraisage en bout (max.) 26 mm
- Capacité en continu (acier S235JR) 24 mm
Table croisé horizontal
- Longueur de la table croisée 800 mm
- Largeur de la table croisée 240 mm
- Distance broche-table croisée 460 mm
- Taille des rainures en T 14 mm
- Nombre de rainures en T 3
- Entraxe des rainures en T 63 mm
- Charge admissible max. 80 kg
Tête de perçage/fraisage
- Inclinaison de la tête : ± 45 °
Course
- Course axe X manuelle 450 mm
- Course axe Y manuelle 200 mm
- Course axe Z automatique 430 mm
Broche verticale
- Attachement de broche CM 4
- Plage de vitesses 60 – 3000 T/min.
- Nombre de vitesses 2
- Diamètre du fourreau 68 mm
- Tirant de broche M 16
- Contrôle de la vitesse de la broche verticale : Réglable électroniquement
- Course de broche 275 mm

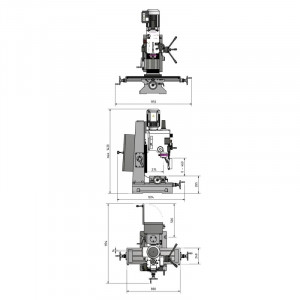

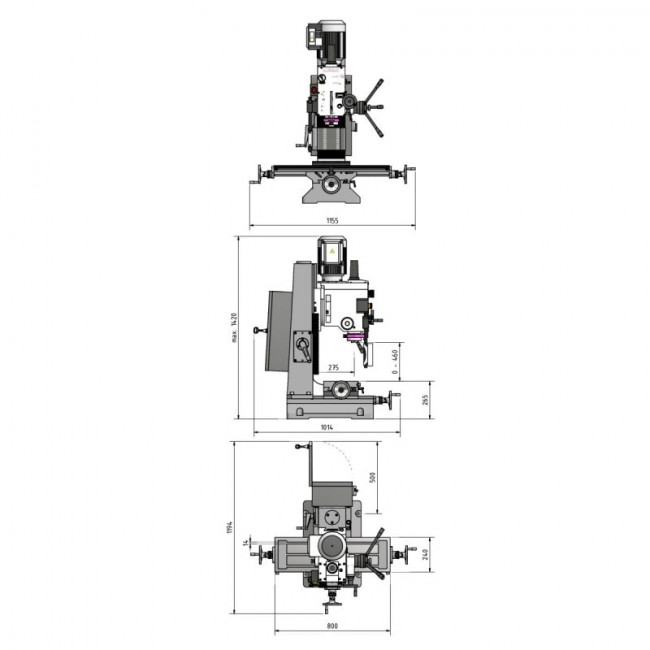

Dimensions et poids
- Longueur 1155 mm
- Largeur 775 mm
- Hauteur 1420 mm
- Poids net (brut) 320 kg
- Tirant M16
- Douille de réduction CM4 / CM3
- Clés de service
- Clés de serviceElle est équipée d'un variateur de vitesse électronique qui permet d'adapter la vitesse de rotation en fonction du matériau et du diamètre du trou.
La perceuse-fraiseuse a deux plages de vitesses réglables électroniquement, qui garantissent un couple optimal.
Elle vous permet de gagner du temps et d'éviter les erreurs lors du perçage et du taraudage, tout en garantissant un résultat professionnel et durable.
Caractéristiques générales :
- Exécution en fonte massive assurant rigidité et précision
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Large gamme de vitesses (12) obtenues grâce à une variateur électronique
- Machine silencieuse grâce à ses pignons rectifiés et lubrifiés par bain d’huile
- Inversion de rotation droite/gauche
- Fonction taraudage avec butée de profondeur réglable
- Jauge de profondeur avec butée réglable
- Tête fixée sur colonne à queue d’aronde, grattée à la main, assurant une parfaite précision lors des usinages
- Tête de fraisage inclinable à ± 45°
- Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
- Descente fine de broche pour le fraisage précis
- Carter de protection de broche asservi électriquement et réglable en hauteur afin de procurer une sécurité maximale à l’utilisateur
- Equipée d’un arrêt d’urgence coup de poing
- Un excellent rapport qualité/prix
- Une machine qui conserve sa valeur dans le temps
- Avance longitudinale automatique en option
- Norme DIN EN 55011 Classe C2
- Equipé d’un variateur de vitesse électronique
Caractéristiques techniques :
Données électriques
- Puissance moteur : 1,5 kW
- Alimentation : 230 V
- Fréquence : 50 Hz
Capacité de fraisage
- Capacité de surfaçage (max.) 63 mm
- Capacité de perçage (acier S235JR) 28 mm
- Capacité de fraisage en bout (max.) 26 mm
- Capacité en continu (acier S235JR) 24 mm
Table croisé horizontal
- Longueur de la table croisée 800 mm
- Largeur de la table croisée 240 mm
- Distance broche-table croisée 460 mm
- Taille des rainures en T 14 mm
- Nombre de rainures en T 3
- Entraxe des rainures en T 63 mm
- Charge admissible max. 80 kg
Course
- Course axe X manuelle 450 mm
- Course axe Y manuelle 200 mm
- Course axe Z automatique 430 mm
Broche verticale
- Attachement de broche CM 4
- Plage de vitesses 60 – 3000 T/min.
- Nombre de vitesses 2
- Diamètre du fourreau 68 mm
- Tirant de broche M 16
- Contrôle de la vitesse de la broche verticale : Réglable électroniquement
- Course de broche 275 mm
Dimensions et poids
- Longueur 1155 mm
- Largeur 775 mm
- Hauteur 1420 mm
- Poids net (brut) 320 kg
Accessoires de série :
- Tirant M16
- Douille de réduction CM4 / CM3
- Clés de service
