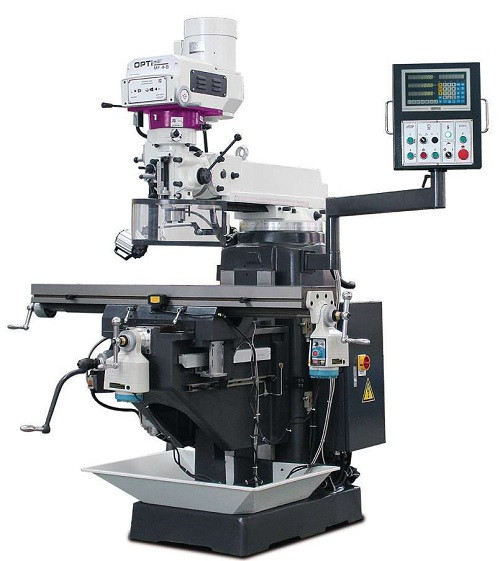

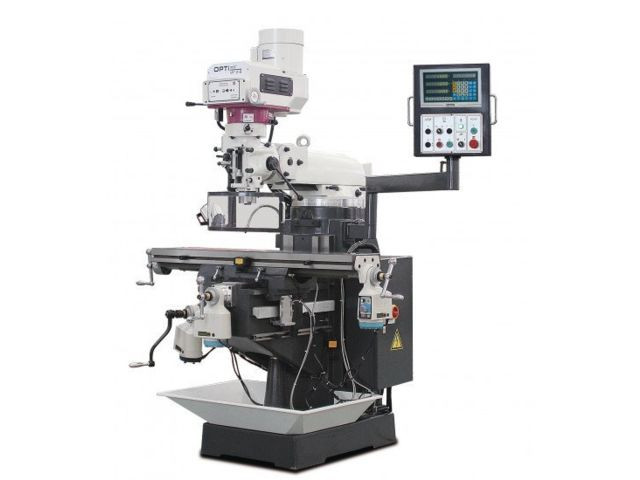

Perceuse-fraiseuse multifonction

Norme DIN EN 55011 Classe C2 - .ref : 3348330 - 3348340

Code fiche produit :62345773


  • Puissance électrique totale ~ 50 Hz  : 3 kW - 400 V / 3 Ph
  • Puissance moteur  : 2.2 kW
  • Capacité de perçage (acier S235JR) : Ø 24 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

La perceuse-fraiseuse multifonction apporte des solutions de pointe dans les applications de maintenance mécanique.

Elle convient parfaitement pour les professionnels et l'industrie.

C'est une machine à exécution robuste en fonte meehanite assurant rigidité et précision.

  • Caractéristiques générales :
- Grande précision de concentricité < 0.01 mm mesurée en sortie de broche grâce aux roulements haute qualité
- Contrôle de vitesse par variateur mécanique
- Descente automatique de broche, 3 vitesses de 0.038 / 0.076 / 0.152 mm/tour
- Système d'arrosage complet de série
- Rotation de la broche sens horaire/antihoraire
- Descente fine de précision
- Broche de fraisage avec roulements haute précision
- Frein mécanique de broche
- Jauge et butée de profondeur
- Table de travail avec rainures en “T” munie d'un canal de refroidissement
- Système de lubrification centralisé (graissage des glissières)
- Système de lecture numérique 3 axes DPA 2000 avec règles en verre
- Guidage axes X et Z sur queue d'arronde (lardon à 55° réglable)
- Axe Y avec guidage linéaire
- Avances automatiques sur les axes X, Y et Z
- Lampe de travail
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

  • Caractéristiques techniques :
- Puissance électrique totale ~ 50 Hz : 3 kW - 400 V / 3 Ph
- Puissance moteur de broche : 2.2 kW
- Puissance système d'arrosage : 90 W
- Capacité de perçage (acier S235JR) : Ø 24 mm
- Capacité en continu (acier S235JR) : Ø 20 mm
- Capacité de surfaçage (max.) : Ø 76 mm
- Capacité de fraisage en bout (max.) :  Ø 25 mm
- Attachement de broche : ISO 40 (DIN 2080)
- Course de broche : 127 mm
- Descente automatique de la broche : 0.038 / 0.076 / 0.152 mm/T.
- Diamètre du fourreau de broche : Ø 86 mm
- Col de cygne : 15 à 415 mm - 0 à 420 mm
- Plage de vitesses : 60 à 4200 T/min., par Vario mécanique en continu
- Nombre de plages :  2
- Déplacement de la tête dans l'axe : Y 312 mm 470 mm
- Inclinaison de la tête : ± 45°
- Rotation de la tête : ± 90°
- Dimensions (L x l) : 230 x 1246 mm - 254 x 1370 mm
- Rainures en “T” / Entraxe / Nb : 16 mm / 63 mm / 3
- Charge admissible max. :  200 kg - 300 kg
- Distance broche-table croisée : 405 mm
- Longueur x largeur x hauteur : 2000 x 1600 x 2010 mm - 2400 x 2600 x 2300 mm
- Poids net (brut) 1000 kg (1200 kg) - 1260 kg (1450 kg)

  • Modèles disponibles :
Elle est proposée en 2 modèles :
Modèle 1 :
- Col de cygne : 15 à 415 mm
- Dimensions (L x l) : 230 x 1246 mm
- Charge admissible max. :  200 kg
- Poids net (brut) 1000 kg (1200 kg)
Modèle 2 :
- Col de cygne : 0 à 420 mm
- Dimensions (L x l) : 254 x 1370 mm
- Charge admissible max. :  300 kg
- Poids net (brut) : 1260 kg (1450 kg)

  • Option :
- Clés de service
