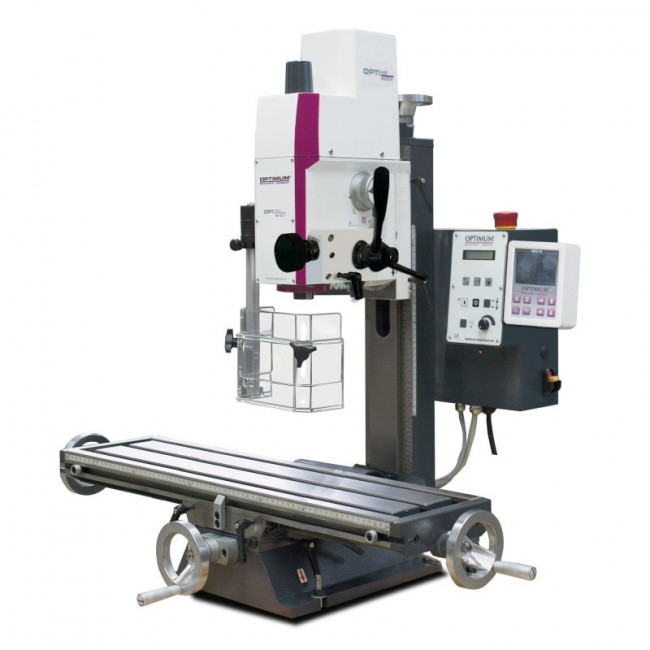

Cette perceuse-fraiseuse à vitesse variable est une machine polyvalente conçue pour répondre à vos besoins de perçage et de fraisage.
Elle allie la robustesse à la précision, avec des fonctionnalités avancées pour une utilisation optimale.
Performances avancées
La machine est équipée d'un variateur de vitesse électronique pour une précision optimale.
De plus, elle est dotée d'une jauge numérique de profondeur ainsi que d'un tachymètre de vitesse de broche pour vous aider à réaliser des travaux de perçage et de fraisage de haute qualité.
Affichage numérique 3 axes et descente fine
Pour une utilisation encore plus conviviale, la machine est munie d'un afficheur numérique 3 axes permettant de surveiller en temps réel les mouvements de la machine.
La descente fine vous permet d'effectuer des opérations de fraisage précises et contrôlées, garantissant des résultats impeccables.
-
Caractéristiques générales :
- Deux plages de vitesses par boîte mécanique pour garantir le couple
- Pilotage de la vitesse par variateur en continu
- Moteur à courant continu permettant une vitesse constante de rotation
- Équipée d’un filtre EMC (protection des signaux électroniques)
- Système de sécurité basse tension 24 volts
- Équipée d'un afficheur digital de type DRO 5 et de règles magnétiques sur les 3 axes
- Descente de broche par cabestan lors des opérations de perçage
- Descente micrométrique de broche lors des opérations de fraisage
- Rattrapage de jeux sur tous les mouvements, y compris la broche de fraisage
- Colonne robuste à queue d’aronde garantissant une parfaite rigidité
- Queues d'aronde grattées à la main
- Inversion du sens de rotation droite/gauche, arrêt d’urgence, coup de poing
- Carter de protection de mandrin ajustable et asservi électriquement
- Table croisée équipée de butées réglables et d’une échelle graduée
- Table croisée de grandes dimensions (700 x 180 mm)
- Précision de lecture de tous les mouvements par verniers gravés dans la masse
- Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles
- Équipée de série d’un tachymètre digital de broche avec écran rétroéclairé, d’une jauge digitale de profondeur de l’axe Z et d’une lampe halogène
- Norme DIN EN 55011 Classe C1
- Modèle original conçu
- Équipé d’un afficheur digital DRO 5 (3 axes)
- Lecture haute précision des déplacements
- Touches de programmation en façade
- Gain de temps et réduction du taux d’erreur lors des usinages
-
Caractéristiques techniques :
Données électriques
- Puissance du moteur : 750 W
- Alimentation : 230 V
- Fréquence : 50 Hz
Normes et certifications
- Norme DIN EN 55011
- Classe CEM C1
Capacité de fraisage
- Capacité de surfaçage (max.) 52 mm
- Capacité de perçage (acier S235JR) 16 mm
- Capacité de fraisage en bout (max.) 20 mm
- Capacité en continu (acier S235JR) 12 mm
Table croisé horizontal
- Longueur de la table croisée 700 mm
- Largeur de la table croisée 180 mm
- Taille des rainures en T 12 mm
- Nombre de rainures en T 3
- Entraxe des rainures en T 63 mm
- Charge admissible max. 50 kg
Course
- Course axe X manuelle 480 mm
- Course axe Y manuelle 175 mm
- Course axe Z automatique 210 mm
Broche verticale
- Attachement de broche CM 2
- Plage de vitesses 100 – 3000 T/min.
- Nombre de vitesses 2
- Col de cygne 170 mm
- Motorisation (Mode S6 à 30%) 0,75 kW
- Contrôle de la vitesse de la broche verticale : Réglable électroniquement
Tête de perçage/fraisage
- Inclinaison de la tête ± 60 ° ± 60 °
Dimensions et poids
- Longueur 770 mm
- Largeur 714 mm
- Hauteur 917 mm
- Poids net (brut) 99 kg
- Tirant M10
- Arbre CM 2 / M10 / B16
- Clés de service
