Flexibles et raccords hydrauliques pour mini-pelle et pelle - 1, 2 ou 4 nappes - Raccords BSP, JIC ou ORFS

Description

Un flexible relie ce qui bouge à ce qui ne bouge pas : il travaille en pression, en flexion et en frottement, et c'est presque toujours le frottement qui le tue en premier.

C'est la pièce d'usure la moins chère de la machine, et celle dont la rupture coûte le plus : huile au sol, chantier arrêté, parfois un accessoire perdu.

Le nombre de nappes distingue un retour d'huile d'une ligne de brise-roche : un flexible qui tient la pression statique peut ne pas tenir les pointes d'un marteau.

Les raccords décident de la compatibilité entre la machine et l'accessoire : filetage, cône et taille, car deux circuits au même débit ne se branchent pas forcément l'un sur l'autre.

Une fuite ne se cherche jamais à la main : un jet d'huile sous pression traverse la peau ; on la cherche avec un carton, machine à l'arrêt quand c'est possible.

Points forts

• Refait à l'identique : D'après le marquage et une photo des deux raccords.
• Nappes adaptées : Une, deux ou quatre selon la pression et ses pointes.
• Raccord identifié : Filetage et angle du cône vérifiés avant commande.
• Cheminement étudié : Longueur et rayon de courbure justes, protection contre le frottement.
• Cause recherchée : Un flexible qui casse au même endroit frotte : on corrige avant de remplacer.

Usages recommandés

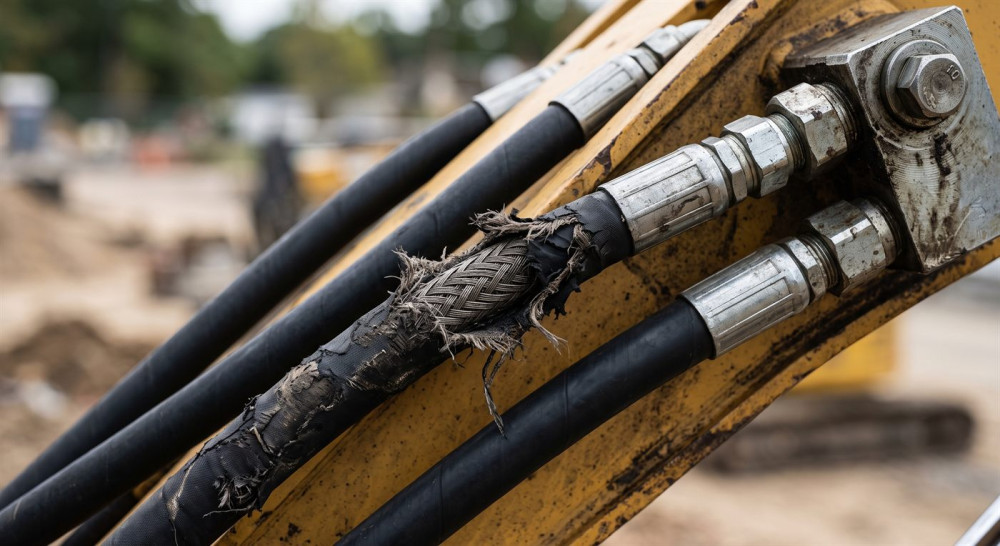

• Remplacement d'un flexible rompu ou à la tresse à nu.
• Alimentation d'un brise-roche ou d'un outil hydraulique.
• Circuit d'une attache rapide hydraulique.
• Adaptation des raccords entre machine et accessoire.
• Entretien préventif des flexibles d'un parc de pelles.

---

Caractéristiques techniques

Référence produit	F-154-TC
Type de produit	Flexibles hydrauliques montés et raccords pour mini-pelle et pelle
Gammes d’engins compatibles	Micro-pelle ; mini-pelle ; pelle
Plage de tonnage de pelle compatible (t)	Toutes classes, selon le circuit
Type d’attache	Selon le circuit
Types de flexible hydraulique	Une tresse (SAE 100R1AT) ; deux tresses (2SN) ; quatre spirales (4SP)
Diamètre nominal du flexible (DN)	DN 6
Diamètre intérieur du flexible (pouce)	De 1/4 à 1 1/2 pouce
Longueur du flexible (mm)	De 1 000 à 1 585 mm pour le modèle DN 6, une tresse SAE 100R1AT
Nombre de nappes	1, 2 ou 4 selon la pression de service et ses pointes
Types de raccord	BSP ; JIC ; ORFS ; à cône ; adaptateurs droits ou coudés ; coupleurs rapides
Configuration du flexible monté	Deux embouts sertis ; gaine spirale de protection
Matériaux de fabrication	Caoutchouc armé de tresses ou de spirales d’acier ; embouts sertis
Fluides et circuits compatibles	Huile hydraulique : circuits de travail, retours et lignes auxiliaires
Mode de fabrication	Montés à la longueur ; refaits à l’identique d’après le marquage imprimé
Critères de fabrication sur mesure	Marquage imprimé et longueur entre fixations ; prix sur devis
Prérequis de commande	Marquage imprimé relevé (diamètre, nappes, pression) ; photo des deux raccords ; longueur mesurée entre points de fixation
Prix HT (€)	À partir de 27 € HT pour un flexible monté du circuit d’attache rapide hydraulique, pelle de 2 à 3,5 t ; montage et transport en sus. À partir de 93 € HT pour un flexible monté avec deux embouts sertis et gaine spirale de protection
Marques disponibles	Alfagomma ; Bridgestone ; Continental ; Eaton ; Faster ; Gates ; Hansa-Flex ; Manuli ; MAXIMA ; Morin ; Parker ; Semperit ; Stucchi
Contextes d’utilisation et cibles	Entretien de circuits hydrauliques, dépannage de flexibles hydrauliques, équipement de mini-pelles et pelles, entreprises de TP, loueurs d’engins, ateliers d’entretien

---
