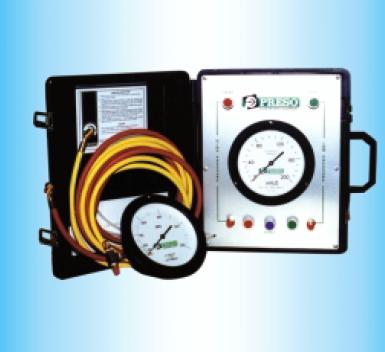

Détecteur de débit gaz

Conduites : de DN 50 à DN 3000

Code fiche produit :7299428
Prix sur demande
4.3/5
Qualité de service garantie



Principe basé sur la différence de pression générée entre des orifices situés face au flux (pression dynamique) et d'autres situés protégés du flux (pression statique). Le détecteur de débit gaz...

[En savoir plus]


Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Imprimer
Partager
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description
Principe basé sur la différence de pression générée entre des orifices situés face au flux (pression dynamique) et d'autres situés protégés du flux (pression statique).

Le détecteur de débit gaz dispose d'un profil elliptique, breveté permettant l'extension de la linéarité du signal (grande variation du nombre de Reynolds jusqu'à 1 à 17).
Il est associé à un capteur de DP, qui reconvertit la DP en un signal 4-20 mA proportionnel à la vitesse du flux.

Caractéristiques :

- Conduites de DN 50 à DN 3000.
- Température jusqu'à 1000°C (suivant matériaux)
- Système compact avec capteur pression et température.

Applications :

- Toute mesure de liquides non chargés ou peu chargés et non visqueux.
- Mesure économiquement intéressante pour les gros diamètres.
- Pitôt moyenné avec sonde de température intégrée pour les mesures compensées en température.
- Montage piquage - systèmes montables et démontables en charge.

Avantages :

- La position particulière des prises de pression statique permet de limiter les risques de colmatage et d'assurer une meilleure stabilité du signal.
- Perte de charge limitée à 3% de la DP générée, réduisant au maximum les coûts de pompage.
- Permettent des longueurs droites amonts et avales réduites lors du montage.
- Plage de mesure très étendue avec sortie linéarisée.
- Très grand choix de modèles.
- Principe de DP : technologie éprouvée et simple.
