Plateau tournant avec 2 tables élévatrices

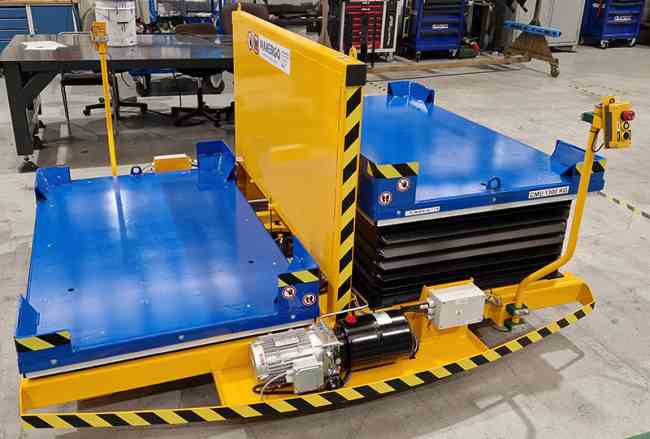

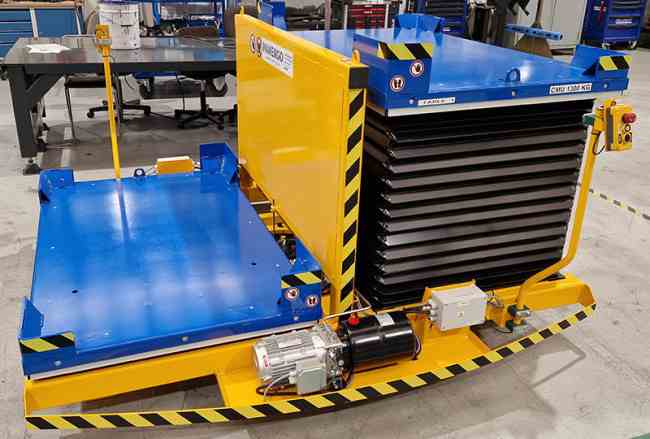

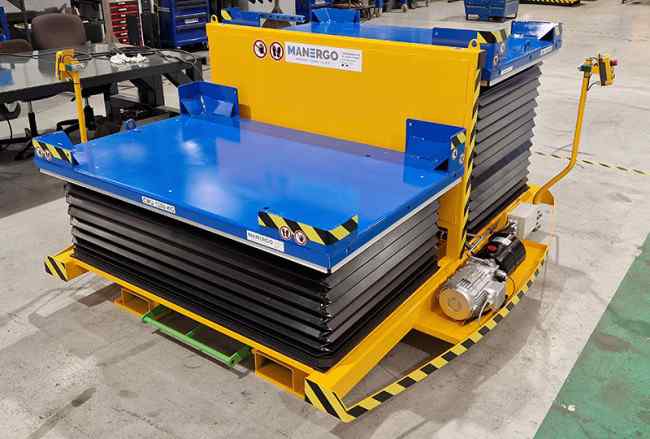

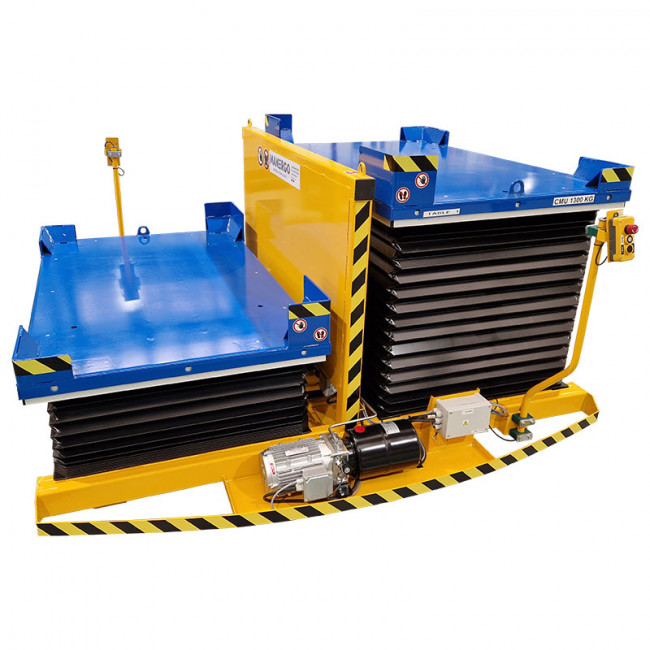

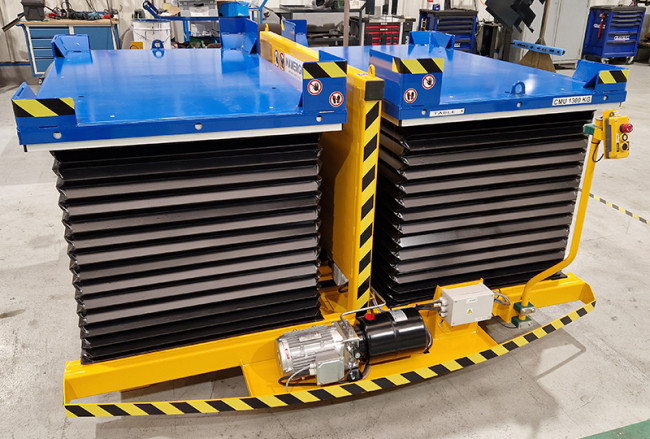

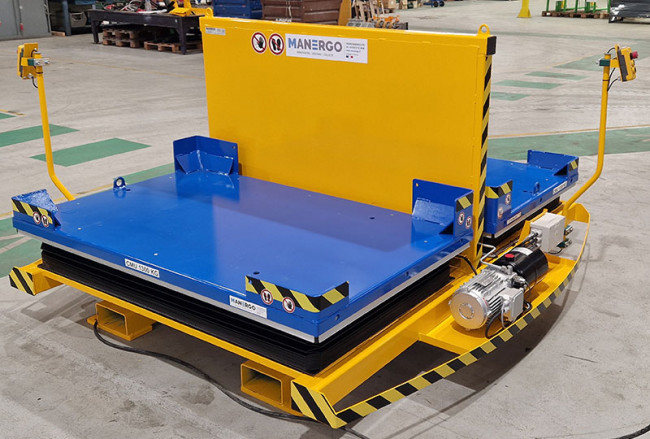

Ce plateau tournant avec 2 tables élévatrices, permet de proposer un poste ergonomique pour les opérateurs et opératrices de diverses industries. La rotation mécanique se fait par pression d’une pédale libérant ainsi l’indexage pour permettre une rotation sur couronne à bille. Cette couronne apporte une fiabilité et une sécurité répondant aux standards européens. Les 2 tables élévatrices hydrauliques ont une capacité de 1300 kg chacune et une élévation de 1140 mm du sol. Ce plateau tournant permet de faciliter l’accès aux pièces.

LES CARACTÉRISTIQUES DU PLATEAU TOURNANT AVEC 2 TABLES ÉLÉVATRICES :

• Charge max (CMU) : 1 300 kg par table élévatrice ;
• Système rotation : à 360° couronne orientation ;
• Longueur hors tout : 2210 mm ;
• Largeur hors tout : 2155 mm ;
• Hauteur hors tout : 1141 mm ;
• Longueur plateau : 1600 mm ;
• Largeur plateau : 1000 mm ;
• Hauteur de chargement : 366 mm ;
• Avaloir : 4 avaloirs en coin sur chaque table élévatrice ;
• Course : 775 mm ;

PROTECTIONS :

• Système verrouillage rotation : verrou mécanique avec déclenchement par pédale ;
• Béquilles de sécurité ;
• Clapets pilotés au pied des vérins ;
• Arrêt rapide ;
• Bandeaux sécurité et soufflets accordéon ;
• Panneaux latéraux : 2 tôles fixes ;
• Pictogrammes ;

ÉLECTRIQUE :

• Alimentation électrique : 400V tri / circuit de commande 24Vac ;
• Coffret / pupitre : 2 coffrets / 2 pupitres de commande ;
• Boutons / Voyants : montée / descente / arrêt rapide ;

HYDRAULIQUE :

• Système d’élévation réalisé par vérins simple effet ;
• Groupe hydraulique taré et plombé (fonctionnement par intermittence) ;
• Clapet de sécurité au pied des vérins.

Chacun de nos produits est made in France et peut-être réalisé sur mesure. Nous pouvons donc adapter ce produit à vos besoins et contraintes. N'hésitez pas à nous contacter.
