Déplacer automatique de palette

Ce déplacer automatique de palette est l’un des systèmes de transfert de palettes les plus sophistiqués au monde, capable de gérer jusqu’à 100 palettes par heure. « L-Shape APS » change la palette grâce à la nouvelle technologie.

Le déplacer automatique de palette garantit une productivité de 100 palettes par heure.

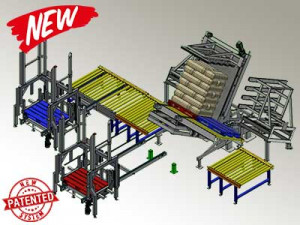

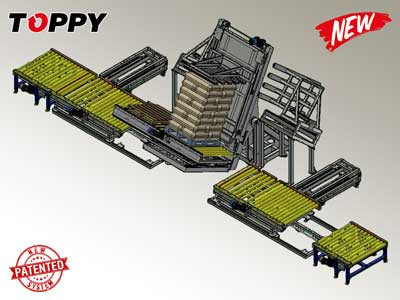

Le déplacer automatique de palette « L-Shape Inline APS » est un retourneur de palettes entièrement automatique qui permet un changement de palette très rapide, ayant inclus un système empileur/depileur avec robot.

La plate-forme inférieure est équipée d’une plaque métallique qui permet de changer la palette avec la machine inclinée à 110°.

Ci-dessous, nous décrivons les phases du système de transfert de palettes nécessaires pour remplacer une palette en bois par une palette en plastique. Inversement, le fonctionnement peut être géré via un automate avec un programme adéquat :

La logique de fonctionnement du système est illustrée ci-dessous :

1.L’opérateur charge le produit sur une palette sur la plate-forme de la palette d’origine

2. Le robot aura déjà placé la nouvelle palette sur la plate-forme à côté de la palette d’origine

3. Les deux palettes sont accrochées à travers les deux bloque palette positionnée sur la plate-forme

4. L-Shape APS démarre le cycle de changement de palette

5. Le compacteur supérieur descend jusqu’à ce qu’il adhère au produit

6. À ce stade, le corps de la machine et la plate-forme de chargement inférieure s’inclinent jusqu’à ce qu’ils atteignent 110 °

7. Dans cette position le produit sera détaché de la palette, qui sera déplacée pour être remplacée par la nouvelle palette positionnée sur le côté

8. La palette de destination est maintenant devant le produit

9. Le corps de la machine et la plate-forme inférieure reviennent au niveau du sol

10. Le produit sur la palette de destination est récupéré par l’opérateur

11. Le robot de palettes d’origine récupère la palette et l’empile
