Inverseur automatique de charge

Le système garantit une productivité de 50 palettes par heure.

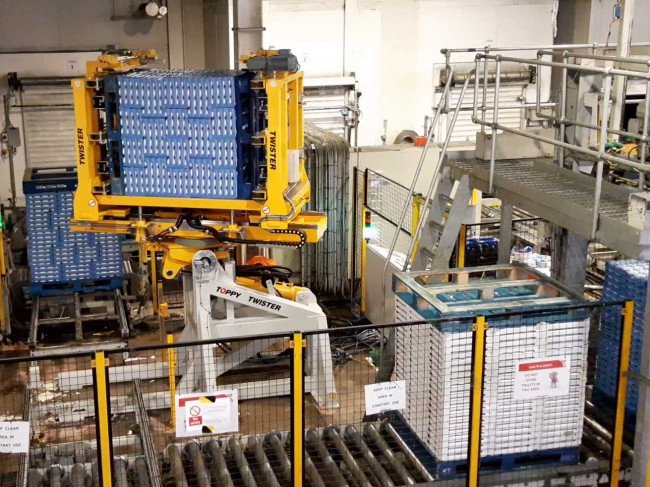

Twister Logy est un inverseur automatique de charge équipé de deux convoyeurs à rouleaux, un sur chaque Plate-forme. Les rotations et le levage sont obtenus par système hydraulique. Ci-dessous, nous décrivons un inverseur automatique de charge spécifique fourni à l’un de nos clients avec une demande spécifique.

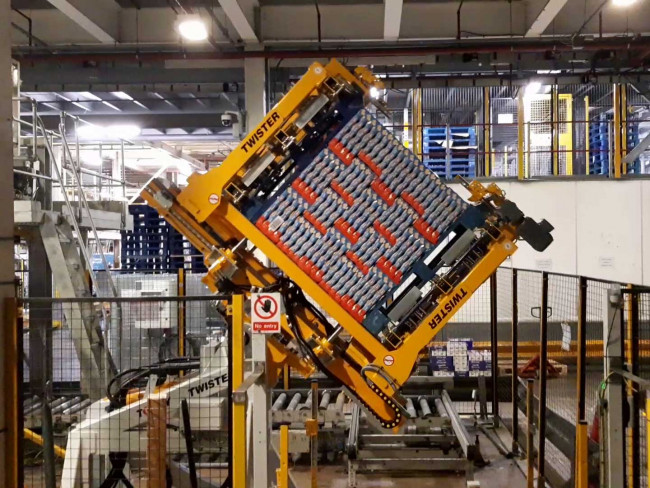

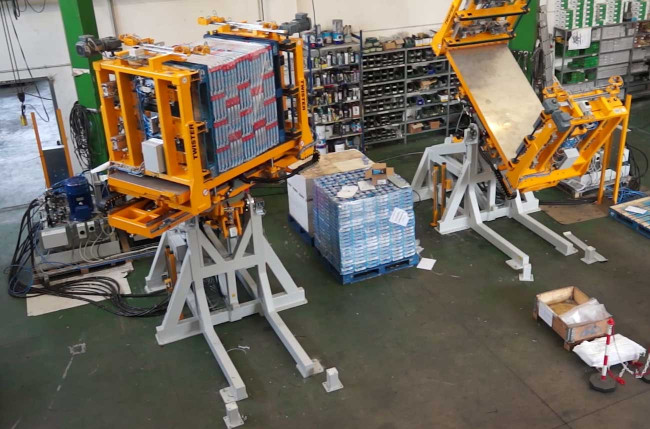

Le système était composé d’un cadre fixe et d’un cadre mobile. Le châssis mobile est conçu pour effectuer le cycle de rotation à 180°. C’est possible grâce à la sellette d’attelage actionnée par le système hydraulique placé derrière la machine.

Le châssis mobile est également conçu pour effectuer le cycle d’inclinaison à 90° grâce au vérin hydraulique placé derrière la machine. Il était également équipé de deux plateformes. Chaque plate-forme est équipée d’un convoyeur à rouleaux actionné par un motoréducteur pour le transport des plinthes. En plus, il y a deux dispositifs pneumatiques d’arrêt des plinthes et un dispositif pneumatique de maintien des plinthes.

Les plates-formes sont reliées aux guides/rails linéaires équipés sur le châssis mobile. Ils sont conçues pour effectuer les opérations de levage/abaissement grâce à un vérin hydraulique relié à chaque plate-forme.
