Retourneur chargeur palette

Code fiche produit :1662817
Prix sur demande
4/5
Qualité de service garantie



  • Tournée de charge : 90°
  • Système d'accrochement
  • Distributeur hydraulique.


Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Imprimer
Partager
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

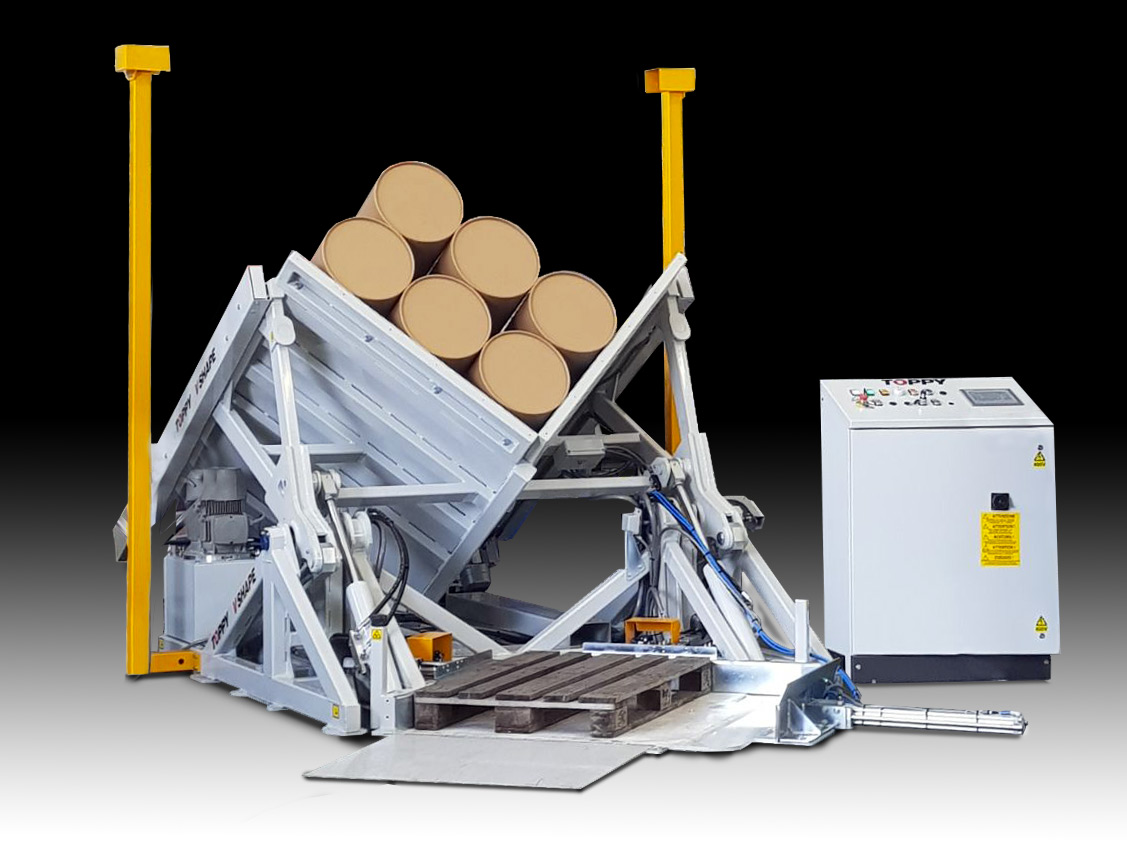

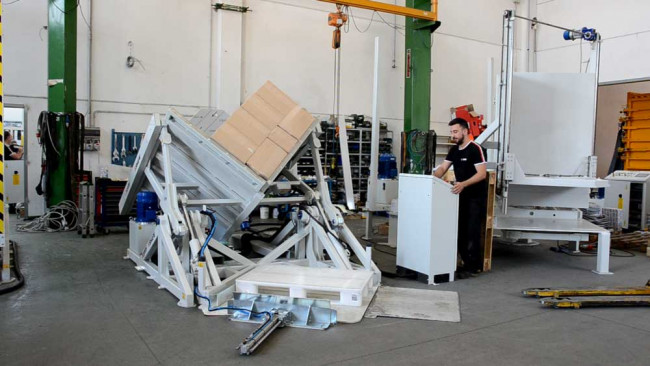

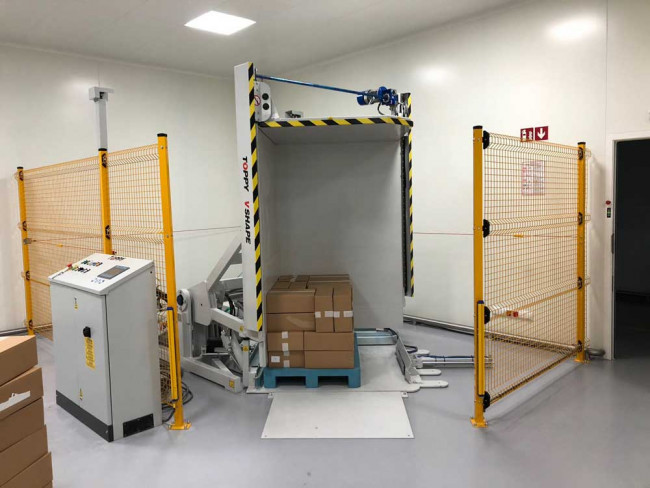

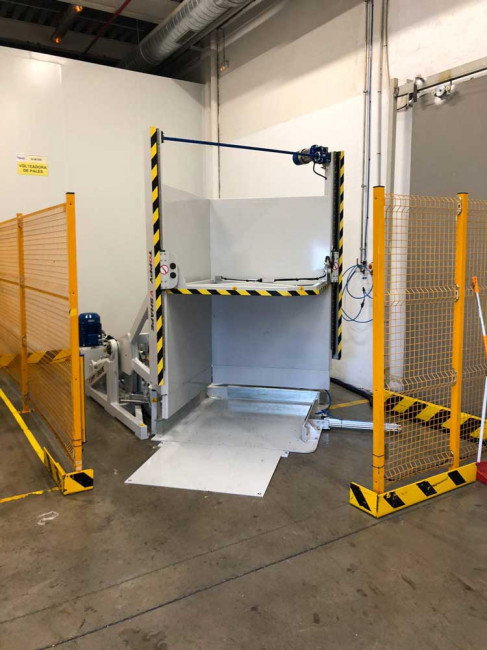

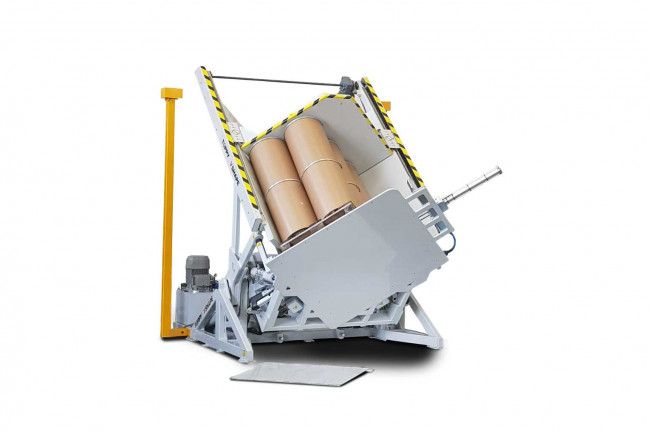

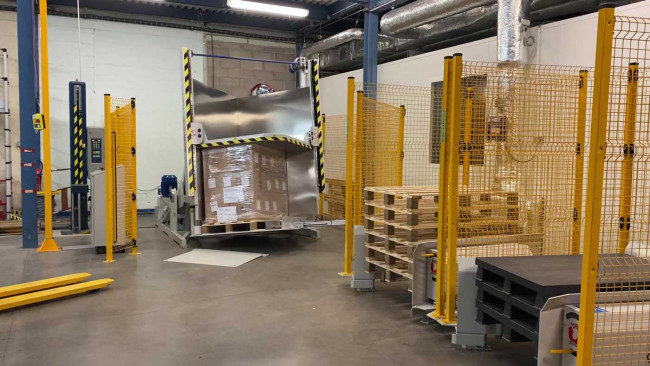

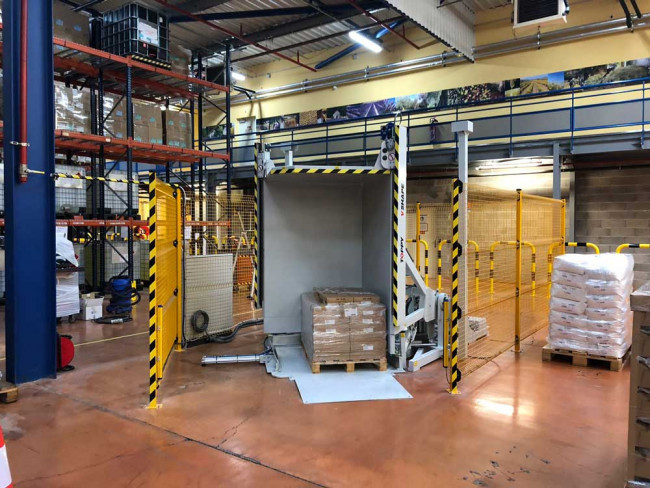

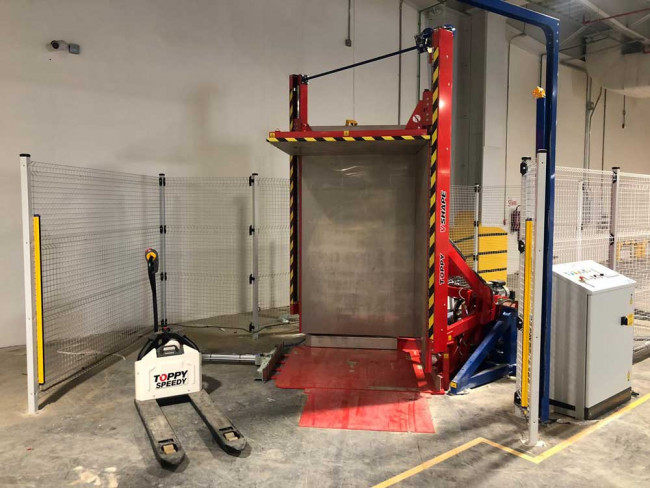

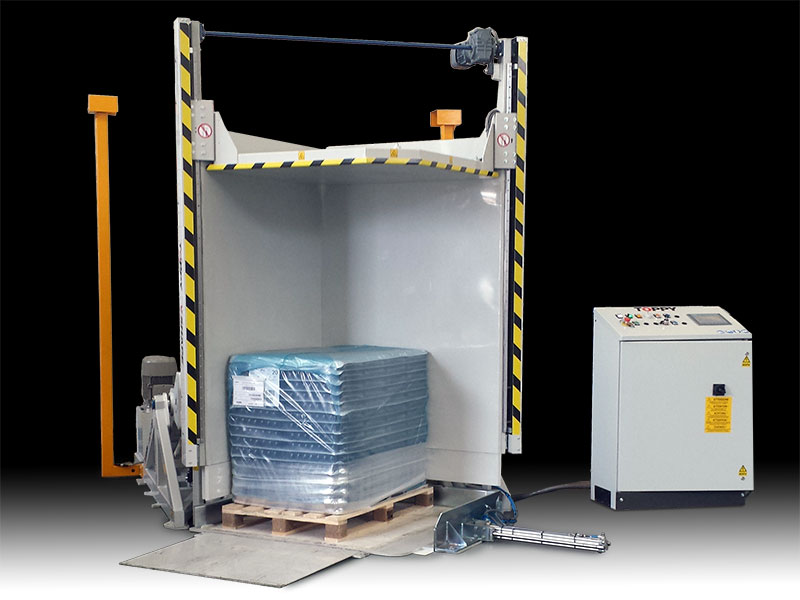

Ce Retourneur changeur palette reçoit la charge avec la palette qui doit être remplacée sur la plate-forme inférieure à fil 0 sur le plancher, pour permettre le positionnement de la charge grâce à un simple chariot électrique ou un transpalette. La charge est donc tournée de 90°. Dans cette position la charge est déposée sur la plate-forme arrière en forme de V et donc la palette n'est plus rapprochée à la charge.

La plate-forme inférieure avec palette revient à fil 0 sur le plancher grâce à une rotation opposée à la précédente de 90° (ou 95°).

Un système d'accrochement palette monté sur la plate-forme inférieure s’active seulement lorsqu’elle n'est pas à terre.

L'opérateur peut donc remplacer la palette et réactiver le cycle qui remonte la nouvelle palette à la charge encore incliné de 90° (ou 95°). À ce point la charge et la nouvelle palette remplacée redescendent au plancher et l’opérateur peut ainsi l’enlever.

Le système de centrage automatique du produit sur la palette remplacée est une option qui permet de reposer la charge à la même distance des 4 côtés du produit par rapport au bord de la palette.

Cette pratique peut être indiquée lorsque le produit est beaucoup plus petit que la taille de la palette.

Tous les actionnements sont alimentés par un distributeur hydraulique.

Tous les positionnements sont conduits par micro-Switch. Le système est géré manuellement : sur demande on peut l'automatiser avec un PLC.

La forme à V de la plate-forme arrière permet de manipuler, boîtes, fûts, grands sacs et beaucoup d’autres typologies de produits.





Vidéo de présentation

https://youtu.be/-yliijPA_cg


Les professionnels ont aussi consulté ces produits :

Demande de DEVIS pour Retourneur chargeur palette

  • PHILIPPE le 13/09/2019
    Basculer un container de 1200 kg avec 1000 pces sur une surface à 1.m du sol
  • SÉBASTIEN le 29/05/2019
    Projet d'investir dans un système de retourneur de charge sur palette

    Le système de retournement de palette avec colis devra pouvoir retourner les palettes à 90° sur une seconde palette sans altérer la qualité du produit. Le chargement et le déchargement des palettes avec colis sera assuré par un chariot élévateur en porte-à-faux inférieur à 6Tonnes.

    Cette action permettra de passer d’une palettisation couchée à un palettisation debout des colis.

    Contraintes et détails :



    Caractéristiques des éléments à retourner :



    Le système retournera l’ensemble d’une palette à l’autre à 90°.

    Dimensions maximum du colisage avec palette avant opération : L1576 x la1000 x H1275 mm .

    Dimensions maximum du colisage avec palette après opération : L1200 x la1000 x H1726 mm .

    Dimensions maximum des palettes : L1000 x la1200 x H150 mm .

    Poids maximum 6 colis sur palette + palette vide : 500 kg

    Voir en pièces jointes, les plans des dimensions et de conditionnement :principe du basculement /dimensions et conditionnements /photos des ensemble à basculer).



    Contraintes mécaniques :

    Le retourneur devra supporter le poids des palettes avec colis de 500kg .

    Le retourneur ne devra pas engendrer des défauts de qualité sur les colis (marque ,choc ,etc…).

    Nos colis nécessitant d’être manipulés avec précaution, certains d’entre eux peuvent également être constitués d’éléments fragiles tels que des étagères en verre ou miroirs.

    Le retourneur devra comprendre un système permettant la stabilité des colis lors du basculement.

    Prévoir les éléments de sécurité pour être en conformité avec la sécurité des personnes ( barrières immatérielles, grilles, etc…).

    Une seule voie d’accès pour le chargement et déchargement sera préférable.

    Contraintes électriques et automatisme :

    Dès que l’opérateur a mis en position sa palette colisée et sa palette vide, il validera le cycle

    par un bouton
  • EMMNANUEL le 29/10/2018
    Bonjour

    J'ai besoin de basculer un panier de bouteilles de gaz à un angle de 90°maxi.

    Le but est de pouvoir travailler à auteur d’homme sur les têtes de bouteilles

    Le système peut s’arrêter dans n’importe quelle position entre 0 et 90° et il est fixé au sol.

    Le panier fait 1,03m X 1,03m X 1.03m

    L’ensemble panier plus bouteilles mesure 2.1m de haut

    Les bouteilles sont sanglées au panier.

    L’ensemble pèse 1,4Tone.

    La manœuvre se ferait en 1 à 2 minutes.

    Le poste peut être entouré de barrières de protection.

    Nous aurons besoin de 2 ou 3 équipements.

    cordialement.
  • PATRICE le 18/06/2018
    Bonjour,Recherche retourneur de palettes format 800 x 1200 poids 1250 kg

    (180 degrés)
  • JEROME le 09/06/2017
    recherchons un retourneur basculeur de palette afin de prendre en charge des palettes rempli de D3E, et les basculés sur un convoyeur à bande.
    Le basculement doit être le plus lent possible afin d’éviter d’endommager les produits (TV, Ordinateur, téléphone etc… en vrac sur la palette).

    Si vous êtes en mesure de nous proposer quelque-chose, nous ,pourrions répondre à un appel d’offre avec votre produit.
  • Patrick le 30/09/2016
    L'opérateur est ammené a pomper des IBC ( conteneurs 1000kg)à l'aide d'une canne plongeante. En fin de pompage il reste entre 50 et 100kg, l'operateur doit basculer le conteneur manuellement pour pouvoir le vidanger completement et le rincer avec un flexible .
  • Stephane le 07/05/2014
    Retouneur de palette( 120x80 et 100x120)
    Charge environ 8 à 10 Kg.
  • LOUIS le 08/08/2013
    Besoin d'un retourneur de charge à 90° allant jusqu'à 1,5 tonnes.
    Situé en bout de ligne de montage, arrivé des palettes sur convoyeur a rouleaux.
    Dimensions de palettes standard, 1200x800. Hauteur max 1,2m
    le but étant de mettre la palettes sur le coté (1200).
    Pourriez vous me transmettre un devis ?

    merci d'avance
  • Ruddy le 25/06/2013
    Bonjour,
    Nous sommes à la recherche d'un retourneur de palette 1100x1000mm charge 1Tonne/Cadence 50 palettes/Jour.
  • Bernard le 10/06/2013
    Nous avons besoin d'un devis de Retourneur palette.

    Capacité de charge (Kg) : 1500
    Besoin immediat


    merci d'avance
  • Cédric le 09/03/2012
    Bonjour,
    Merci de nous établir un devis pour un retourneur chargeur palette.
    Pour produits pharmaceutiques.
    Dimensions: 80x120. ou 100/120.
    Hauteur: 2 m.
    Besoin urgent.
  • Catherine le 29/02/2012
    Bonjour,
    Merci de nous envoyer un devis pour un retourneur chargeur palette.
    Pour produits verriers.
    Préférence: avec système bloquant.
    Pour 180°.
    Hauteur: 1.50 m.
    Charge: 1240 kg.
    Dimensions palettes : 120x100.
  • GILDAS le 09/09/2011
    je recherche un retourneur de palette pour eliminer les palettes bois de l'entree en salle blanche
    cdt
    Gildas Girard
  • BRYAN le 11/08/2011
    Bonjour, nous avons besoin d'un Retourneur chargeur pour palettes en bois de 1000x1200mm de 300kg.
    Besoin pour un chiffrage.
    Merci de nous envoyer un devis.
  • gontran le 12/07/2011
    Bonjour, nous avons besoin d'un vide palox.
    *Vider des palox de 1200 x 1000 mm.
    *Capacité de charge : 400 à 500kg.
    Besoin pour effectuer un chiffrage.
    Merci de nous envoyer un devis.
  • ALAIN le 17/06/2011
    bonjour,
    je suis à la recherche pour l'un de nos client d'un retourneur de palette d'occasion.
  • FABRICE le 14/01/2011
    Avoir des renseignements sur le tarif et l'utilisation de ce type de retourneur chargeur palette
  • JEROME le 01/12/2010
    Placer des tapis de congélation puis retourner les palettes afin de les oter.
