Presse électro-hydraulique col de cygne - Force de compactage : de 40 à 300 T - Course du vérin : jusqu'à 500 mm

Points forts

• Force de compactage de 40 à 300 tonnes : couvre l'ensemble des travaux de redressage, du formage léger sur tôle fine jusqu'aux corrections dimensionnelles sur pièces mécaniques massives, sans changer de machine.
• Course de vérin de 500 mm : une amplitude de travail généreuse qui s'adapte aux pièces épaisses ou déformées sur de grandes hauteurs, sans repositionnement intermédiaire.
• Structure col de cygne à évidement ouvert : facilite l'introduction latérale des pièces métalliques longues ou volumineuses, réduisant significativement le temps de mise en place et les risques de manutention.
• Plan de travail fraisé + tige libre : garantit un appui plan et stable pour des opérations de redressage reproductibles, quelle que soit la géométrie de la pièce.
• Option semi-automatique avec micro-interrupteurs : automatise la montée et la descente du vérin à des hauteurs prédéfinies, réduisant la fatigue opérateur et augmentant la cadence en production série.

Usages recommandés

• Redressage de tôles acier déformées après découpe laser ou poinçonnage
• Correction dimensionnelle d'arbres, de barres et de profilés métalliques tordus
• Formage et calibrage de pièces mécaniques en atelier de maintenance industrielle
• Redressage de flasques, plateaux et éléments de charpente métallique
• Travaux de mise en forme en petite et moyenne série avec répétabilité de cycle

Un bâti col de cygne pensé pour la productivité atelier

La presse repose sur une structure monolithique électrosoudée en col de cygne (cadre en C), dont l'évidement frontal totalement ouvert est sa caractéristique différenciante. Là où une presse à portique impose de passer la pièce par le haut, la presse permet une introduction latérale directe, même pour des tôles longues ou des arbres de transmission.

Cette conception réduit les temps de bridage et de positionnement, ce qui se traduit directement par un gain de productivité en atelier de redressage.

Force hydraulique modulable de 40 à 300 tonnes

La presse hydraulique d'atelier est disponible en une gamme de tonnages allant de 40 à 300 tonnes, permettant de sélectionner la capacité adaptée à votre process sans surdimensionner l'investissement.

La force de compactage est délivrée par un vérin hydraulique double effet, dont la course atteint 500 mm. Cette amplitude importante autorise le redressage de pièces présentant des déformations profondes, sans repositionnement et sans risque de sortie de course en milieu d'opération.

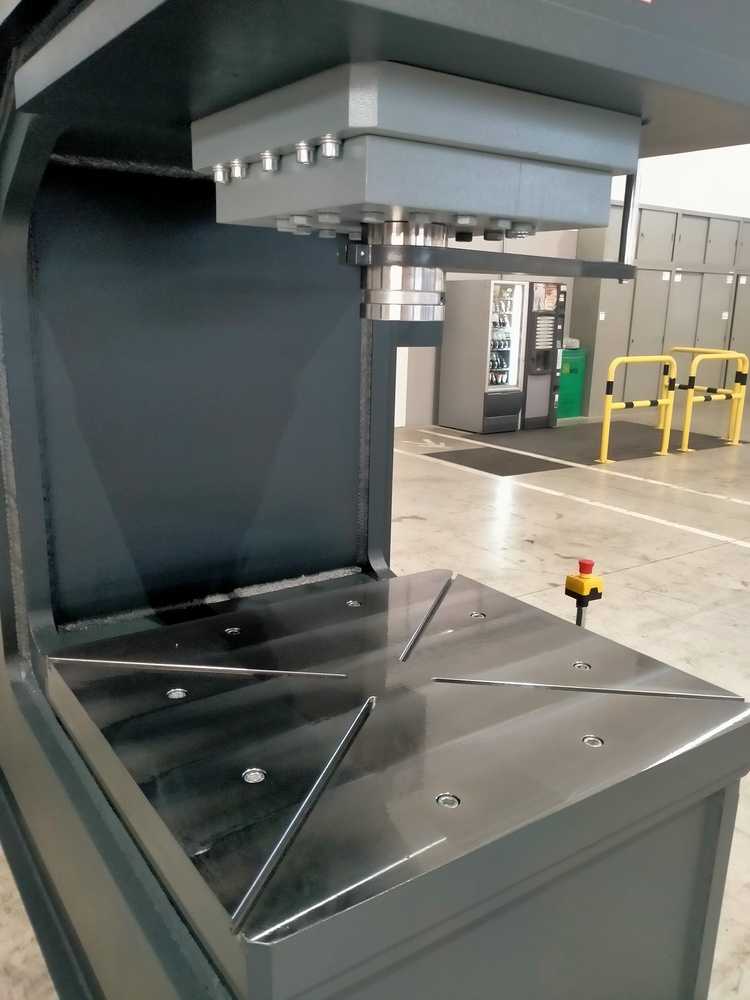

Plan de travail fraisé pour un redressage précis

Le plan de travail fraisé assure une surface d'appui rigoureusement plane, essentielle pour obtenir une correction géométrique fiable sur les tôles et pièces métalliques. Combiné à la tige libre du vérin, il permet d'utiliser directement des outillages de redressage (cales, blocs en V, plaques intercalaires) sans adaptation mécanique supplémentaire.

Ce niveau de précision est particulièrement critique dans les ateliers de maintenance industrielle où la reprise dimensionnelle d'une pièce doit respecter des tolérances serrées.

Commande ergonomique et option semi-automatique

Dans sa version standard, la presse est pilotée par l'action simultanée d'un levier sur l'unité de commande et d'un bouton sur le châssis, garantissant une sécurité opérateur par commande bimanuelle.

Pour les applications en production répétitive, l'option semi-automatique intègre des micro-interrupteurs de fin de course qui régulent automatiquement la montée et la descente du vérin à des hauteurs prédéfinies. Ce mode élimine les réglages manuels répétitifs, sécurise le cycle et augmente la répétabilité des opérations de redressage en série.

À qui s'adresse ce produit ?

• Responsables de maintenance industrielle : Redressage rapide de pièces mécaniques déformées (arbres, broches, flasques) pour limiter les temps d'arrêt machine
• Ateliers de chaudronnerie et de tôlerie : Correction dimensionnelle de tôles acier, inox ou aluminium après opérations de découpe ou d'emboutissage
• Constructeurs de structures métalliques : Redressage de profilés et éléments de charpente avant assemblage
• Services méthodes et outillage : Calibrage et mise en forme de pièces mécaniques avec contrainte de répétabilité dimensionnelle
• Ateliers polyvalents PME/ETI : Besoin d'une machine unique capable de couvrir plusieurs gammes de tonnage (40 à 300 T) sans investissement multiple
