Combiné radial LED

Vous devez sécuriser vos installations tout en gardant la main sur la signalisation visuelle et sonore, même dans des environnements bruyants et exigeants ?

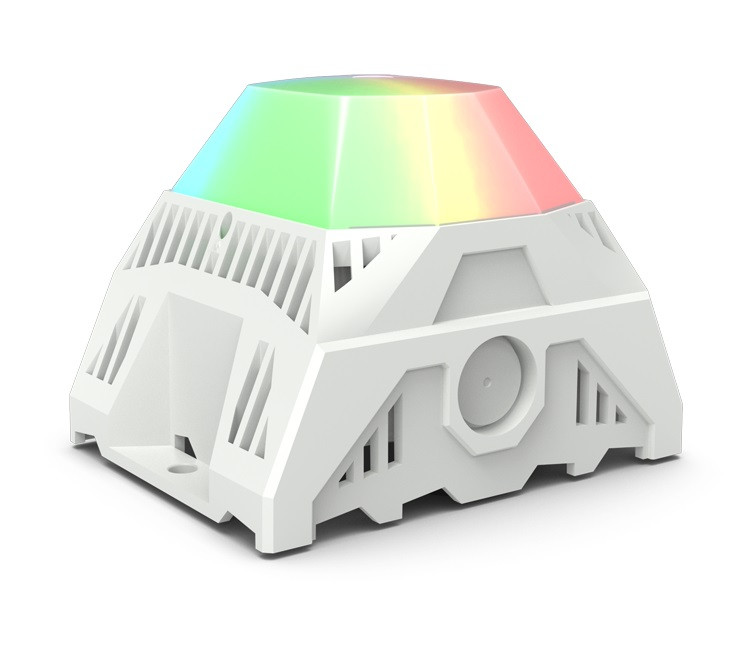

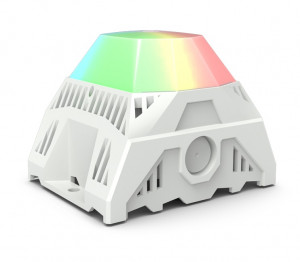

Le Combiné radial LED répond précisément à ce besoin en regroupant, dans un dispositif compact, une balise LED multicolore et une sirène 105 dB à diffusion radiale 360°.

Conçu pour les sites industriels, les chantiers, les plateformes logistiques ou les infrastructures techniques, il permet de standardiser vos dispositifs d’alerte tout en simplifiant l’installation et la maintenance.

Ses multiples modes lumineux, ses 70 sons dont la norme NF S32-001, et son large plage de tension en font un outil de signalisation fiable, adaptable et prêt à intégrer vos automatismes et armoires électriques.

Points forts

• 105 dB à diffusion radiale : Avertissement sonore clairement audible dans les environnements bruyants, idéal pour ateliers, entrepôts et chantiers.
• Balise LED 16 cd multi-modes (flash, clignotant, fixe, tournant) : Visibilité accrue à 360° pour marquer zones de danger, issues de secours ou zones d’accès réglementé.
• 70 sons intégrés dont NF S32-001 : Communication normalisée et adaptable à chaque type d’alarme (évacuation, défaut machine, appel opérateur).
• Réglage de volume par micro-switches (-7 dB, -13 dB, -20 dB) : Adaptation fine au niveau sonore ambiant pour éviter les nuisances tout en restant conforme aux exigences HSE.
• Indice de protection IP66 et IK07 : Résistance aux poussières, projections d’eau et chocs, pour un usage intensif en environnement industriel intérieur ou extérieur.

Usages recommandés

• Signalisation d’alarme et d’évacuation sur lignes de production ou ateliers.
• Avertissement visuel et sonore sur chantiers de construction et zones de levage.
• Signalisation de défaut machine ou d’arrêt d’urgence sur machines spéciales et process.
• Guidage et sécurisation des flux piétons en entrepôts et plateformes logistiques.
• Signalisation d’accès réglementé dans les locaux techniques, locaux électriques ou zones à risque.

Combiné radial LED : signalisation visuelle et sonore intégrée

Le Combiné radial LED combine dans un seul boîtier compact une balise LED multifonction et une sirène 105 dB, ce qui permet de centraliser l’alarme visuelle et sonore sur un même point de montage.

Grâce à sa puissance sonore de 105 dB et à sa diffusion radiale, il assure une couverture uniforme à 360° pour une meilleure perception de l’alarme, même en zone bruyante.

La balise LED délivre une puissance lumineuse de 16 cd avec plusieurs modes de fonctionnement : clignotant, tournant, flash, fixe, ce qui permet d’adapter instantanément le type de signal à la criticité de l’événement (alarme générale, maintenance, simple information).

En standard, le combiné propose 70 sons intégrés, incluant des signaux conformes à la norme NF S32-001, ce qui facilite la mise en conformité des sites industriels et tertiaires avec les exigences de signalisation sonore.

Polyvalence fonctionnelle : sons, modes lumineux et contrôle à distance

Le combiné permet de commander quatre sons et quatre modes de fonctionnement du feu à distance, offrant ainsi une grande souplesse d’exploitation pour les automatismes, API et systèmes de contrôle.

Cette capacité à associer différents sons et signaux lumineux permet de différencier clairement les scénarios (défaut mineur, défaut majeur, arrêt d’urgence, évacuation).

Le réglage du volume par micro-switches avec niveaux de réduction de -7 dB, -13 dB et -20 dB permet d’ajuster précisément la puissance sonore à l’environnement, par exemple en réduisant l’intensité dans un local technique clos tout en la maintenant élevée dans une zone ouverte. Cette granularité de réglage contribue à améliorer le confort des opérateurs et à limiter les nuisances sonores tout en préservant l’efficacité de l’alerte.

Robustesse et adaptabilité aux environnements sévères

Avec un indice de protection IP66, une résistance aux impacts IK07 et une humidité relative admissible jusqu’à 90 % à 20 °C, le combiné est dimensionné pour fonctionner de manière fiable dans des environnements industriels exigeants.

Sa plage de température d’utilisation de -25 °C à +50 °C garantit une performance stable en extérieur comme en intérieur, que ce soit en environnement froid, entrepôts non chauffés ou locaux techniques exposés à la chaleur.

Le boîtier en PC/ABS et l’optique en polycarbonate offrent une excellente résistance mécanique et chimique, adaptée aux chocs, aux vibrations et aux manipulations fréquentes lors de la maintenance.

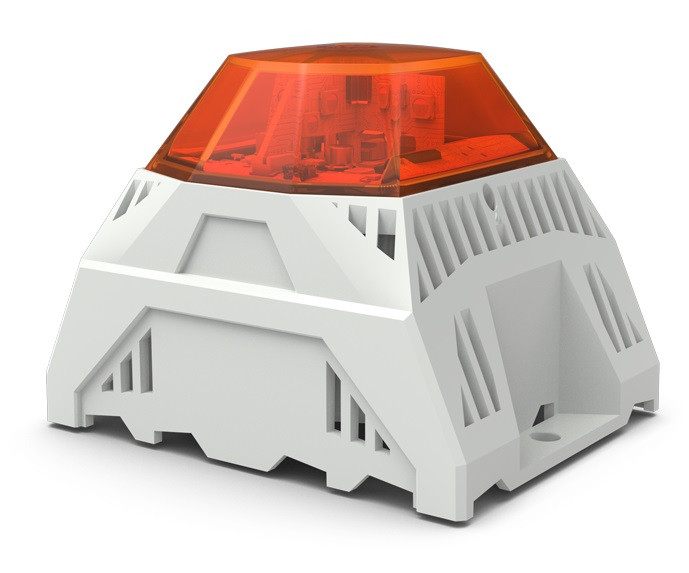

Les optiques disponibles en orange, rouge, jaune, RGB et bleu permettent d’harmoniser le code couleur des alarmes avec votre politique HSE, vos standards groupe ou vos exigences réglementaires.

Installation simplifiée et compatibilité électrique étendue

Le combiné radial LED est conçu pour réduire les temps d’installation grâce à ses entrées de câbles pré-percées : une entrée M20 et une entrée M10, facilitant l’intégration dans les réseaux de conduits existants.

La plage de section de câbles de 0,14 mm² à 1,5 mm² et l’isolation électrique de classe II simplifient la mise en œuvre dans la plupart des configurations de tableaux et coffrets.

Sa large tolérance de tension (10–60 VCC / 18–53 VCA, 95–253 VCA) et la compatibilité VCC et VCA couvrent les principales alimentations industrielles, avec des versions 12, 24, 48, 115 et 230 V, ce qui permet de standardiser la référence sur plusieurs sites et applications.

La consommation nominale maîtrisée (par exemple 260 mA à 24 VCC et 90 mA à 230 VCA) contribue à limiter la charge sur vos circuits, ce qui est particulièrement important sur les armoires aux capacités limitées ou dans les extensions de lignes existantes.

Compacité, ergonomie et intégration dans les installations

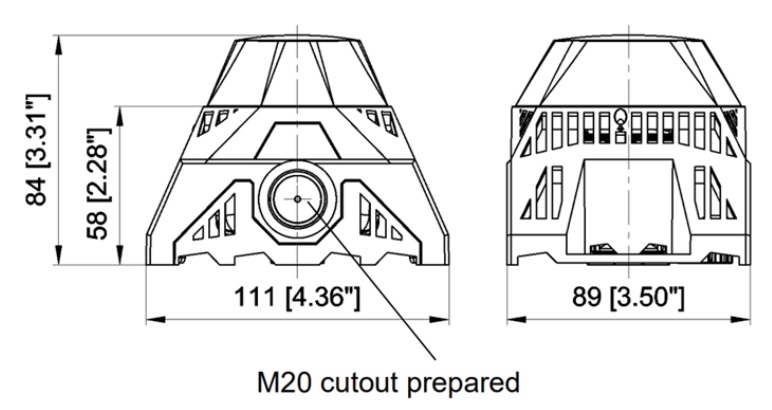

Avec une largeur de 89 mm, une hauteur de 84 mm et une profondeur de 89 mm pour un poids de 0,22 kg, le combiné radial LED s’intègre facilement sur rail, platine ou paroi, y compris dans des armoires à espace restreint.

Cette compacité est un atout pour les installations où la densité d’équipements est élevée et où les surfaces de pose sont limitées.

La combinaison d’un dispositif lumineux LED à longue durée de vie et d’une solution sonore intégrée réduit le nombre de produits à gérer en stock, simplifie la maintenance et limite les sources de panne.

En standardisant ce combiné sur vos sites, vous réduisez les temps d’intervention, homogénéisez vos signaux d’alarme et améliorez la lisibilité des messages de sécurité pour vos opérateurs et intervenants externes.

À qui s’adresse ce produit ?

• Responsables Maintenance / Responsables Techniques : qui recherchent un dispositif de signalisation robuste, facile à installer et à intégrer dans les automatismes existants.
• Responsables HSE / QHSE : qui doivent garantir une signalisation conforme, claire et homogène sur l’ensemble du site, avec des codes sonores et lumineux différenciés selon les scénarios.
• Bureaux d’Études et Intégrateurs : qui ont besoin d’un combiné compact, multi-tension, avec caractéristiques complètes, pour standardiser les dispositifs d’alarme sur plusieurs projets.
• Exploitants de sites industriels, logistiques et chantiers : qui veulent améliorer la visibilité et l’intelligibilité des alarmes pour réduire les temps de réaction et renforcer la sécurité des équipes.
