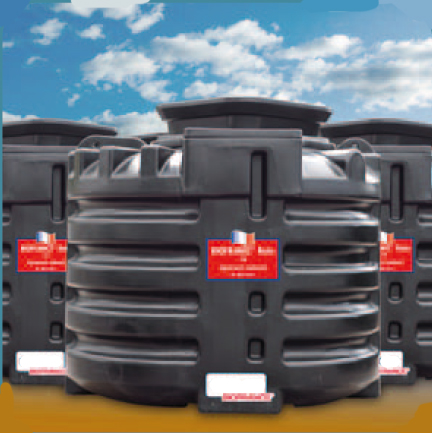

Dotée d'une cuve en polyéthylène rotomoulé, cette station d'épuration est conçue pour le traitement des eaux usées domestiques à l'exclusion des eaux de pluies et/ou de ruissellement.
Caractéristiques :
Cuve en polyéthylène rotomoulé
- Volume : 7,2 m³
- Diamètre extérieur : 250/220 cm
- Hauteur hors tout : 215 cm
- Hauteur entrée : 188 cm
- Hauteur sortie : 181 cm
- Diamètre des tuyauteries entrée et sortie : 110 mm
- Ouverture de visite : 79 x 79 cm
- Poids de la cuve : 350 kg
- Nombre d’anneaux de levage : 2
- 3 compartiments :
Pré-décanteur
Réacteur biologique
Post-décanteur équipé d’un cône de décantation
- Cloisons en PEHD :
Une avec ouverture de transfert niveau intermédiaire vers le réacteur et une avec ouverture de transfert niveau haut vers le post-décanteur.
Coude d'entrée anti-refoulement.
Coude de sortie anti transfert de surnageants avec orifice de mise à l'air.
Réacteur biologique
- Lit fixe PEHD 100 m²/m³ conforme à la norme NBN EN 12255-7 de forme tubulaire verticale avec ouverture intérieure de 50 mm.
- Lit tubulaire vertical ordonné, ajouré en losanges sur pointes, totalement immergé, les espaces tubulaires étant libres de tout encombrement afin d’éviter tout risque de colmatage.
- Aérateurs tubulaires à membrane EPDM micro-perforée placé sur un dispositif d'extraction permettant un remplacement éventuel aisé sans nécessiter de vidange.
Surpresseur
- Type de surpresseur : surpresseur électromécanique à double membrane, avec double dispositif de filtration (synthétique et cyclonique), avec double sortie d'air (alimentation réacteur identifiée "réacteur" et alimentation air lift identifiée "air lift")
- Modèle : CP80 ou similaire
- Puissance installée : 58 watts
- Ampérage nominal : 0,52 A
- Niveau sonore : 37 dB
- Dimensions : Longueur : 30 cm; Hauteur : 23 cm; largeur : 19 cm
- Protection électrique et alarme :
alarme sonore et arrêt automatique du surpresseur en cas de défaut électrique, surchauffe ou membrane défectueuse.
- Maintenance : Filtre à air intégré, nettoyage tous les 6 mois et remplacement tous les ans.
Tuyau d’alimentation en air du réacteur biologique
Tuyau flexible annelé type AZUR Diamètre : 20 mm
Longueur standard : 20 m, allonge possible jusqu’à maximum 40 m de tuyauterie.
Recirculation des boues
Dispositif : Canne air lift permettant la recirculation des boues sédimentées du post-décanteur vers le décanteur primaire.
Canne composée d'un tube PVC PN 16 - 25 mm alimentée en air par tube CRISTAL préconnecté.
Tube flexible CRISTAL 10 mm pré connecté pour alimentation air lift : 20 m
Régulation : intégrée avec la régulation du surpresseur dans le coffret de commande.
Prescriptions de pose :
- Profondeur maximale d’enfouissement : 50 cm
- Passage des tuyaux par les réservations prévues, ou par la rehausse (en option).
- Remblai avec le matériau d’origine exempt de gravats ou pierrailles risquant de détériorer la cuve.
- Enfouissement en zone de nappe phréatique : non
- Le surpresseur sera placé dans un local sec, à l’abri des intempéries et régulièrement visité.
- Le placement du surpresseur en vide technique ou vide ventilé est interdit.
REF : ROTO 6 EH
