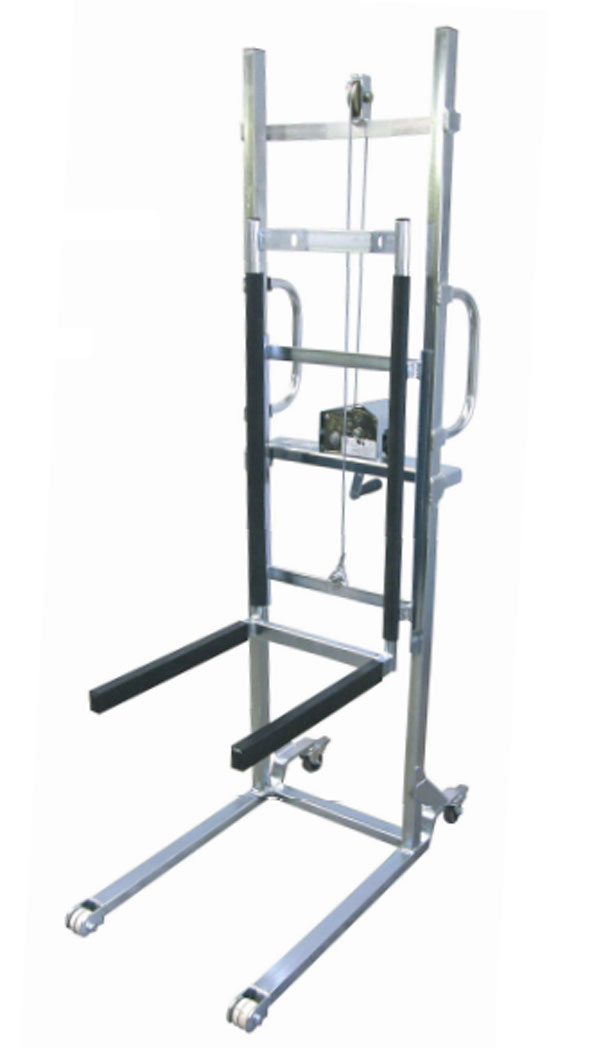

Manipulateur de charge - Capacité : 150 kg - Hauteur de levage : 55 à 1400 mm - Fourches : 455 mm

Vous devez lever une charge à hauteur de poste sans installer un gerbeur de grand format ?

Ce mini-gerbeur manuel à fourches prend en charge jusqu’à 150 kg et offre une hauteur de levage de 55 à 1 400 mm.

Son treuil auto-freiné maintient la charge en position dès que vous cessez d’actionner la manivelle.

Choisissez la structure et le train de roues selon votre environnement de travail.

Les points forts

• Levée de 65 mm par tour de manivelle : ajustez progressivement la hauteur lors de la prise ou de la dépose.
• Fourches de 455 mm, entraxe de 330 mm : vérifiez la compatibilité avec le support de votre charge.
• Acier électro-zingué ou inox 304 L : sélectionnez la version adaptée à votre environnement.
• Roues arrière pivotantes avec frein : immobilisez l’appareil pendant les opérations de levage et de dépose.

Usages recommandés

• Mise à hauteur de bacs ou de pièces sur un poste d’assemblage, après vérification de leur appui sur les fourches.
• Approvisionnement d’un établi avec des charges compatibles de 150 kg maximum.
• Transfert court de composants entre deux postes de production.
• Dépose de charges sur un support situé dans la plage de levage de 55 à 1 400 mm.

Levage manuel et maintien en position

Ce manipulateur de charge à fourches lève jusqu’à 150 kg sur une hauteur de 55 à 1 400 mm.

Chaque tour de manivelle produit une montée de 65 mm, ce qui permet d’approcher progressivement la hauteur d’un plan de travail ou d’un support de réception.

Le levage repose sur un treuil manuel auto-freiné en acier zingué et un câble de 4 mm de diamètre.

Le treuil maintient la charge en position lorsque l’opérateur cesse d’actionner la manivelle.

Fourches et compatibilité des charges

Les deux fourches mesurent 455 mm de long. Leur section est de 35 mm de haut × 20 mm de large, avec un entraxe de 330 mm.

Ces cotes vous permettent de vérifier l’appui et le dégagement nécessaires à la charge manipulée.

Des protections en plastique noir amovibles équipent les fourches. Leur maintien ou leur retrait dépend du type de pièce et du contact recherché.

Structure, roues et encombrement

La structure mécano-soudée est disponible en acier électro-zingué ou en inox 304 L.

À l’arrière, l’appareil possède des roulettes pivotantes de 60 mm de diamètre avec frein.

À l’avant, deux configurations sont proposées : des galets fixes en polyamide de 50 mm de diamètre ou des roulettes pivotantes de 60 mm de diamètre.

L’appareil mesure 1 650 mm de haut et 455 mm de large.

Sa longueur hors tout est de 869 mm en version à galets ou de 912 mm en version à roulettes.

Sa masse à vide est de 30 kg.

Comparez ces dimensions aux passages et à l’espace disponible autour de vos postes avant de choisir une configuration.

À qui s’adresse ce produit ?

• Responsables d’atelier : pour mettre à hauteur des composants compatibles avec les fourches.
• Équipes de production : pour approvisionner un poste et déposer des charges jusqu’à 150 kg.
• Responsables logistiques : pour effectuer des transferts courts avec un équipement à levée manuelle.
• Acheteurs techniques : pour choisir entre deux matériaux de structure et deux configurations de roues avant.
