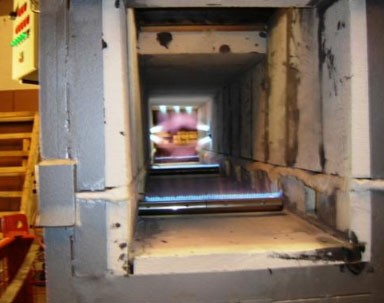

Four tunnel à gaz pour brûlage bois et poutre

Le four tunnel à gaz pour brûlage bois et poutre est un équipement de boiserie de haute-performance composé de parois isolées en brique réfractaire d'une épaisseur de 65 mm.

Il s'agit d'un type de fours industriels qui comprend 3 brûleurs rampe avec supports et de 7 brûleurs torche réglés en propane haute pression d'une puissance de 12 kW.

Ce four à gaz 10 brûleurs dispose d'une armoire de commande électrique avec contrôle de flamme automatique.


Caractéristiques techniques :

- Ossature voûte en UPN de dimensions 3000 x 700 x h 650 mm environ
- Parois isolées en briques réfractaires épaisseur 65 mm pour 1300°C
- Quatre supports orientables des brûleurs latéraux et trois supports pour les brûleurs supérieurs
- Ossature sole en UPN de dimensions 3000 x 700 x h 300 mm environ
- Parois isolées en béton réfractaire épaisseur 50 mm pour 1300°C
- Trois supports de brûleurs rampe avec ouverture d’air secondaire.
- Poids des 2 ossatures assemblées : 2 tonnes environ
- Trois brûleurs rampe « labo » de trait de feu de 300mm centré, en inox, réglés en propane haute pression
- Puissance : 12 kW environ
- Electrode FZE 600 montée
- Sept brûleurs torche HP/AI N°0 droit avec nez inox
- Réglés en propane haute pression, puissance chacun 20 kW environ
- Sept électrodes FZE 600 montées dans le nez de torche.
- Une armoire électrique de commande générale des dix brûleurs sans régulation de température :
- Arrêt d’urgence sur châssis mural, avec synoptique de visualisation de la chauffe par voyants et panoplies gaz correspondantes

Spécificités techniques de l'armoire de commande électrique :

- Contrôle de flamme automatique
- Boitier de contrôle de flamme permettant l’allumage automatique des brûleurs, la détection et la surveillance de la flamme soit par ionisation, soit par UV.
- Allumage et détection mono électrode
- Allumage et détection bi-électrode
- Détection UV
- Brûleur air atmosphérique ou air soufflé.
- 230V 50Hz principalement.
- Distance maxi entre le brûleur et la boitier : 30 mètres
- Boîtiers conformes à la norme EN 298
- Utilisation avec ou sans transformateur d'allumage
- Montage en fond d'armoire ou sur platines externes
