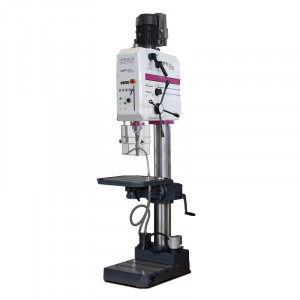

Cette perceuse-taraudeuse à boîte de vitesse mécanique est un équipement idéal pour les professionnels recherchant une solution fiable pour leurs besoins en usinage.
Elle est conçue pour manipuler des pièces de grande taille avec aisance, ce qui en fait un outil polyvalent pour une variété d'applications.
Fonctionnalités clés
La machine est dotée d'une fonction de descente automatique, simplifiant les opérations de perçage et de taraudage, tout en améliorant la productivité de votre atelier.
Grâce au variateur de vitesse SIEMENS intégré, vous avez un contrôle total sur la vitesse de l'outil, vous permettant de l'ajuster en fonction des besoins spécifiques de votre projet.
Haute performance
La combinaison de la descente automatique et du variateur de vitesse garantit des performances exceptionnelles.
Vous pouvez réaliser des opérations de perçage et de taraudage avec une grande précision et une grande efficacité, tout en économisant du temps et de l'énergie.
Conception robuste
La perceuse-taraudeuse est construite avec des matériaux de haute qualité, assurant sa durabilité et sa résistance à une utilisation intensive.
Elle répond aux exigences des environnements industriels les plus exigeants.
-
Caractéristiques générales :
- Machine très rigide. Exécution robuste en fonte massive
- Colonne surdimensionnée procurant une grande stabilité à la machine
- Graissage automatique de la boîte de vitesses par pompe à huile
- Très haute précision de perçage grâce à la broche trempée et rectifiée
- 4 vitesses réglables par les leviers en façade.
- Transmission silencieuse grâce aux pignons en acier traité.
- Équipée d’un système Vario Drive Siemens G110M
- Fonction perçage et taraudage
- Descente automatique (3 vitesses)
- Équipée d’un système électromagnétique pour la descente automatique avec pilotage au cabestan par bouton poussoir via automate haute performance
- Réglage de la vitesse en continu par potentiomètre en façade
- Carter de mandrin asservi électriquement, réglable en hauteur assurant une protection optimale de l’utilisateur
- Sectionneur principal verrouillable
- Jauge de profondeur millimétrique, grande course de broche 125 mm
- Livrée de série avec système d’arrosage intégré et lampe halogène de travail

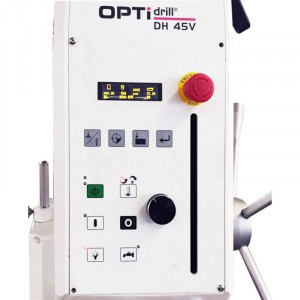

- Panneau de commandes à membrane étanche aux projections

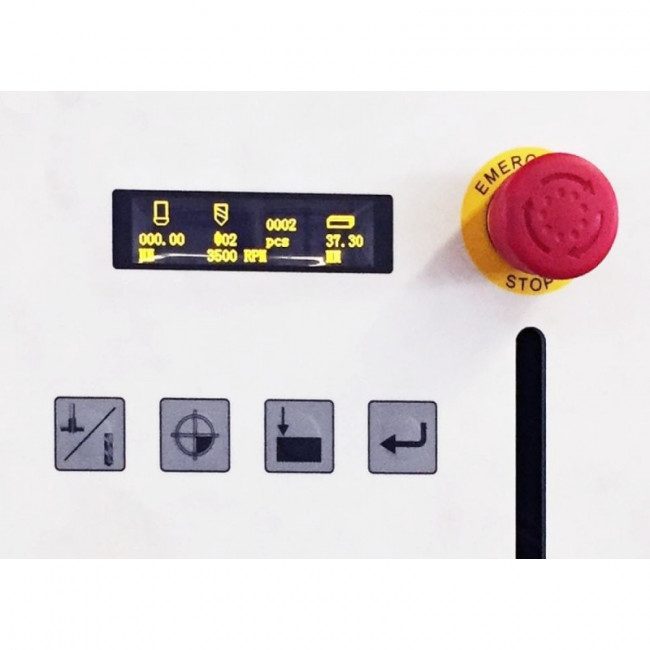

- Écran digital indiquant la vitesse, la profondeur de perçage ou de taraudage et la fonction compteur de pièces
- Commande basse tension 24 V DC Electronics

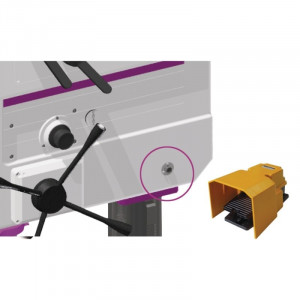

- Pédale fonction taraudage en option
- Un excellent rapport qualité/performance/prix
- Filtre CEM classe C2, norme EN 55011
- Prévoir des moyens de déchargement adaptés

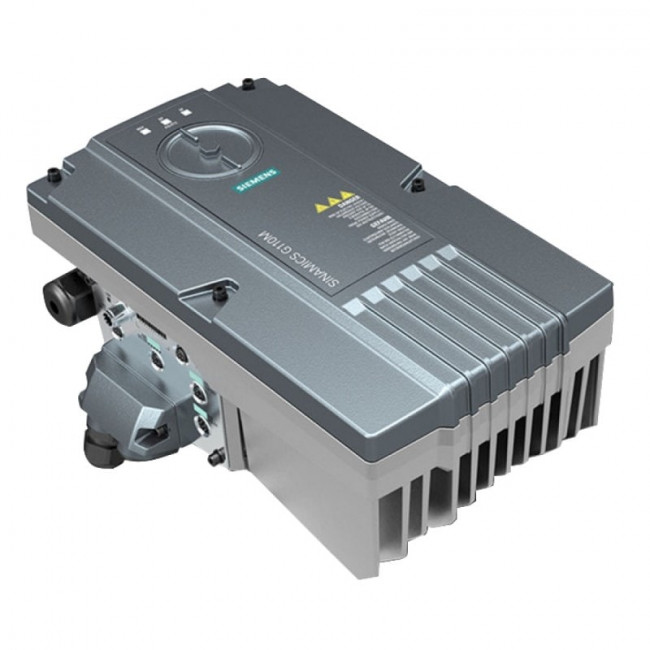

- Convertisseur Siemens Sinamics G110M
- Ingénierie intégrée
- Efficacité énergétique maximale
- Confort d'utilisation
-
Caractéristiques techniques :
Données électriques
- Puissance du moteur : 2,2 kW
- Puissance système d'arrosage 100 W
- Fréquence : 50 Hz
- Alimentation : 400 V
Vitesse
- Nombre de vitesses : 4
- Vitesse de broche : 30 – 2430 T/min
- Contrôle de la vitesse : réglable par voie électronique
Capacité de perçage
- Capacité de perçage (acier S235JR) : 40 mm
- Capacité en continu (acier S235JR) : 35 mm
- Capacité en taraudage (S235JR) : M 30
Table de perçage
- Longueur x largeur de la table de perçage : 530 x 530 mm
- Dimensions rainures en "T" : 18 mm
- Distance broche – table (max.) : 740 mm
- Inclinaison de la table : ± 90 °
- Nombre de rainures en "T" : 3
- Distance min broche – table : 130 mm
- Charge admissible : 250 kg
- Distance des rainures en "T" : 125 mm
Socle de machine
- Distance broche – socle (max.) : 1210 mm
- Longueur de travail du socle : 435 mm
- Largeur de travail de bridage de la pièce : 445 mm
- Dimensions tasseaux en T : 18 mm
- Nombre de rainures en T : 2
- Distance entre les rainures en T : 150 mm
Attachement
- Attachement de broche : CM 4
- Course de broche : 170 mm
- Col de cygne : 350 mm
- Nombre de vitesses de descente : 3
- Vitesse descente automatique : 0,1 – 0,2 mm/T
Dimensions et poids
- Ø de la colonne : Ø 150 mm
- Longueur : 880 mm
- Largeur : 595 mm
- Hauteur : 2445 mm
- Poids net (brut) : 550 kg
