| Réf |
F-041-TC |
| Type de produit |

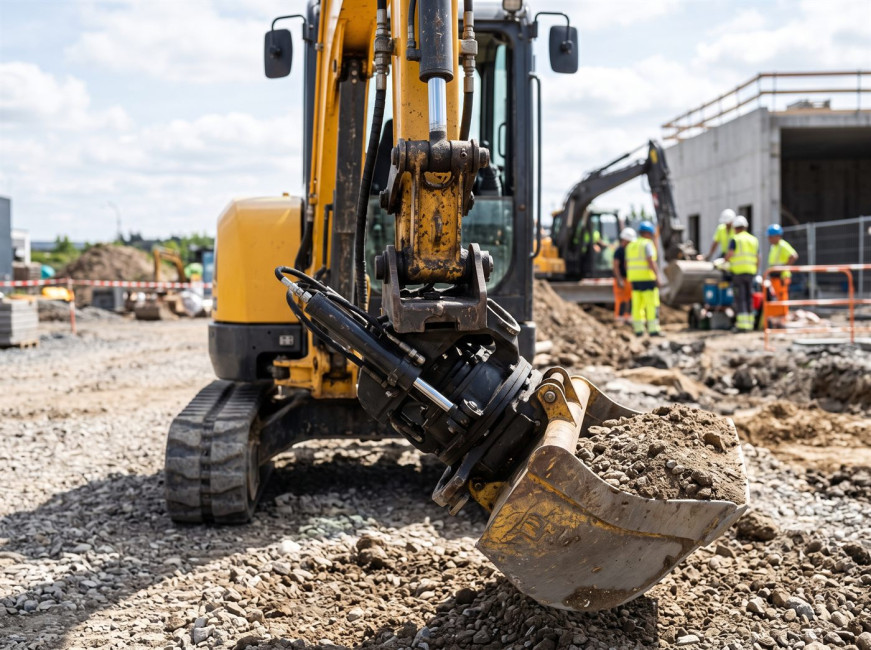

Tiltrotateur pour mini-pelle |
| Plage de poids de la pelle compatible (t) |
2 à 6 t |
| Compatibilité par modèle |
TR 20 : 2 à 2,5 t, TR 35 : 2,4 à 3,5 t, TR 60 : 3 à 6 t |
| Angle d’inclinaison (°) |
2 × 55° (110°) |
| Rotation |
Continue sur 360° |
| Couple de rotation (Nm) |
TR 20 : 810 Nm, TR 35 : 810 Nm, TR 60 : 1 350 Nm |
| Couple d’inclinaison (Nm) |
TR 20 : 1 700 Nm, TR 35 : 2 600 Nm, TR 60 : 3 500 Nm |
| Godet maximum compatible (mm) |
TR 20 : 1 100 mm, TR 35 : 1 200 mm, TR 60 : 1 400 mm |
| Vitesse de rotation maximale (tr/min) |
8 tr/min maximum |
| Poids du tiltrotateur (kg) |
TR 20 : 67 kg, TR 35 : 75 kg, TR 60 : 135 kg |
| Lignes hydrauliques requises (nombre) |
2 lignes hydrauliques pilotées au joystick |
| Passage d’huile |
Standard |
| Canaux électriques optionnels (nombre) |
5 + 1 canaux électriques en option |
| Précision du capteur de rotation optionnel (°) |
±1° |
| Système d’inclinaison |
Sans vérin d’inclinaison, avec moteur d’inclinaison hydraulique |
| Réduction d’encombrement annoncée (%) |
Près de 50% |
| Système de rotation |
Couronne de rotation à vis sans fin sous graisse |
| Matériau de la couronne de rotation |
Acier moulé haute résistance |
| Type de paliers |
Paliers lisses |
| Matériau du corps |
Acier (nuance non publiée) |
| Lieu de fabrication |
Allemagne |
| Certification de l’usine |
ISO 9001:2015 |
| Garantie constructeur (ans) |
3 ans annoncés par le distributeur français |
| Marques citées |
Caterpillar, Engcon, HKS, Kinshofer, OilQuick, Roto-One, Rototilt, Rotyx, SMP (Swingotilt), Steelwrist |
| Matériaux travaillés |
Terre, remblais, tout-venant, gravier, sable, bordures, tranchées de réseaux |
| Contextes d’utilisation et cibles |
Terrassement de terres et remblais, creusement de tranchées de réseaux, pose et réglage de bordures, entreprises de travaux publics, paysagistes, entreprises de VRD |
