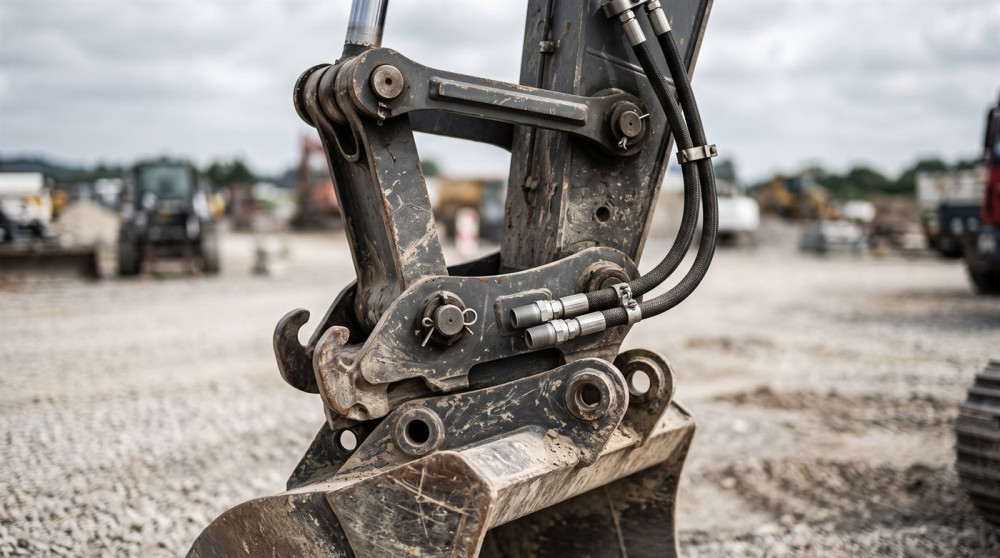

Attache rapide système Morin pour mini-pelle et pelle dès 0,5 T – Mécanique ou hydraulique, modules 0 à 7 – Double sécurité

Description

Quand les godets et les outils d'un parc sont au système Morin, l'attache de la pelle doit l'être aussi.

L'attache rapide système Morin accroche les outils adaptables Morin ; elle existe en commande mécanique, du module 0 au module 4, ou hydraulique, du module 1 au module 7.

Le coupleur mécanique module 0, pour pelle de 0,5 à 2 t, pèse 23 kg ; le coupleur hydraulique module 1, pour pelle de 2 à 3,5 t, pèse 41 kg ; en hydraulique, les modules 4, 5 et 7 pèsent 151, 224 et 686 kg.

Sur le module 0, le verrouillage et la sécurité sont automatiques depuis la cabine, un témoin mécanique de bon accrochage se voit du poste de conduite, et le déverrouillage se fait en un seul geste, à la clé.

En hydraulique, la double sécurité associe des ressorts de rappel, un vérin double effet et une came à système breveté.

Chaque attache est fabriquée sur commande, pour la marque et le modèle de la pelle ; les pièces de rechange du système sont disponibles à l'unité.

Points forts

• Dès le module 0 : Un coupleur mécanique de 23 kg pour les pelles de 0,5 à 2 t.
• Témoin visible depuis la cabine : Sur le module 0 : bon accrochage contrôlé du poste de conduite, verrouillage et sécurité automatiques.
• Double sécurité : En hydraulique : ressorts de rappel, vérin double effet et came brevetée.
• Mécanique ou hydraulique : Modules 0 à 4 en mécanique, 1 à 7 en hydraulique.
• Pièces de rechange : Cames, vis, loquets et poignées du système disponibles à l'unité.

Usages recommandés

• Parcs de godets et d'outils adaptables Morin.
• Remplacement d'une attache Morin usée.
• Passage d'une attache mécanique à une attache hydraulique sur le même système.
• Loueurs équipés en système Morin.
• Chantiers de terrassement, de VRD et de démolition aux outils multiples.

---

Caractéristiques techniques

Référence produit	F-036-TC
Type de produit	Attache rapide système Morin pour mini-pelle et pelle dès 0,5 t
Compatibilité avec les marques de pelles	Arden, Camponesa, Cangini (MBI), CMS Benne, Engcon, Geith, Klac, Lehnhoff, Macs, Martin, MAXIMA, Morin (ACB), OilQuick, Variatic, Verachtert, VTN
Plage de tonnage de pelle compatible (t)	0,5 à 3,5 t pour modules 0 et 1 ; modules 2 à 7 sur étude
Commande disponible	Mécanique (modules 0 à 4) ou hydraulique (modules 1 à 7)
Configurations par module	Module 0 : mécanique ; module 1 : mécanique ou hydraulique ; modules 2 à 4 : mécanique ou hydraulique ; modules 5 à 7 : hydraulique
Poids par module (kg)	Module 0 mécanique : 23 kg ; module 1 hydraulique : 41 kg ; module 4 hydraulique : 151 kg ; module 5 hydraulique : 224 kg ; module 7 hydraulique : 686 kg
Compatibilité module 0	Pelle de 0,5 à 2 t
Compatibilité module 1	Pelle de 2 à 3,5 t
Compatibilité modules 2 à 7	Pelle sur étude
Sécurité module 0 mécanique	Verrouillage et sécurité automatiques depuis la cabine ; témoin mécanique de bon accrochage ; déverrouillage en un geste à la clé
Sécurité module 1 hydraulique	Double sécurité : ressorts de rappel, vérin double effet, came à système breveté
Largeur et diamètre module 0 (mm)	70 / 55 mm
Largeur et diamètre module 1 (mm)	99 / 84 mm
Largeur et diamètre module 2 (mm)	145 / 124 mm
Largeur et diamètre module 3 (mm)	206 / 150 mm
Largeur et diamètre module 4 (mm)	232 / 200 mm
Matériau de fabrication	Nuances d'acier non publiées par le fabricant
Fabrication	Sur commande, pour la marque et le modèle exacts de la machine
Pièces de rechange disponibles	Cames, vis, loquets, poignées, bouchons
Matériaux travaillés	Selon l'outil attelé : terre, gravier, sable, tout-venant, enrochements, gravats
Contextes d'utilisation et cibles	Changement rapide d'outils sur mini-pelle, travaux de terrassement et d'excavation, manutention d'outils et d'accessoires de pelle, entreprises de travaux publics, entreprises de terrassement, loueurs de matériels de chantier

---

Modèles disponibles

---

Autres produits de ce fournisseur

•



  Râteau forestier pour mini-pelle et pelle 1,9 à 10 T – Largeurs de 400 à 1 000 mm – Sans hydraulique

  Prix sur demande
•



  Attache rapide mécanique pour mini-pelle et pelle 1,6 à 8 T – Axes de 30 à 45 mm – Fabriquée aux cotes de la machine

  Prix sur demande
•

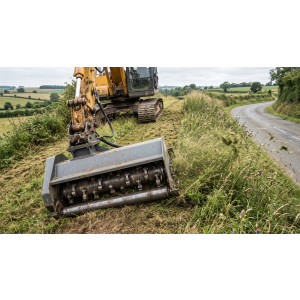

  Gyrobroyeur à lames tournantes pour pelle 8 à 18 T – Largeur de travail jusqu'à 1 200 mm – Débit 100 L/min

  Prix sur demande
•

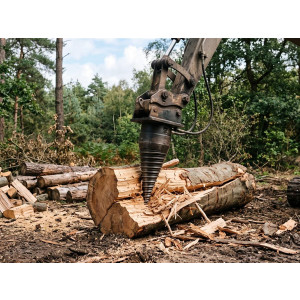

  Fendeur de bûches hydraulique pour mini-pelle et pelle – Fente sans percussion – Livré avec flexibles
