Tiltrotateur pour pelle - Plage de tonnage de pelle compatible : 2 à 27 t - Angle d'inclinaison : 2 × 55° - Rotation : 360° en continu

Description

Le long d'un mur, au-dessus d'un réseau ou dans une tranchée étroite, chaque repositionnement des chenilles coûte du temps et abîme le terrain.

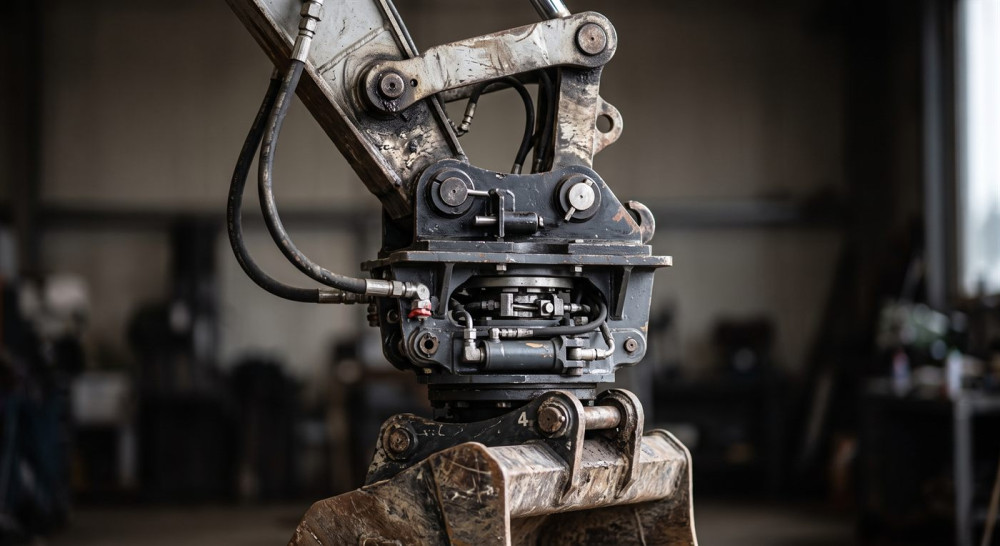

Le tiltrotateur s'intercale entre l'attache de la pelle et l'outil : il l'incline de 55° de chaque côté et le fait tourner sur 360° en continu, sans déplacer la machine.

Dix modèles couvrent les pelles de 2 à 55 t ; sur un porteur de 3 à 6 t, le modèle de 135 kg incline avec 3 500 Nm de couple et accepte un godet jusqu'à 1 400 mm.

Sans vérin d'inclinaison, il est près de 50 % plus étroit : la vue sur l'outil est dégagée, et rien ne dépasse pour accrocher un coffrage ou une canalisation.

Rotation par couronne à vis sans fin sous graisse en acier moulé haute résistance, inclinaison par moteur hydraulique, paliers lisses : une mécanique fabriquée en Allemagne, avec une garantie de 3 ans annoncée par le distributeur français.

Points forts

• Inclinaison 2 × 55° et rotation continue : L'outil se présente sous l'angle voulu pour le talutage, le réglage fin ou la pose de bordures, sans déplacer les chenilles.
• Sans vérin : Près de 50 % plus étroit ; la mécanique est enfermée, aucun vérin n'est exposé aux chocs.
• Compatible avec toutes les attaches : Mécaniques, hydrauliques ou entièrement hydrauliques ; attache basse au choix : Verachtert CW, Volvo S, Martin, Klac, Morin, Arden, MBI, Mecalac, Lehnhoff, OilQuick, Liebherr.
• Passage d'huile intégré : Joint tournant standard ou XL (jusqu'à 200 L/min), avec 5 + 1 canaux électriques en option, pour alimenter une pince, un brise-roche ou un godet orientable.
• Capteur de rotation à ±1° en option : Compatible avec les guidages 2D et 3D MOBA, Leica, Topcon et Trimble.

Usages recommandés

• Terrassement de précision et talutage le long des ouvrages.
• Pose de réseaux et travail en tranchée étroite (VRD, canalisateurs).
• Pose de bordures, de dallages et aménagements urbains.
• Paysage et espaces verts : nivellement, modelage, plantation.
• Loueurs : une pelle équipée qui remplace plusieurs outils sur le chantier.

---

Caractéristiques techniques

Réf	F-040-TC
Type de produit	Tiltrotateur pour pelle, sans vérin d’inclinaison
Modèles disponibles	TR 20, TR 35, TR 60, TR 90, TR 120, TR 150, TR 200, TR 270
Tonnage de pelle compatible (t) — TR 20	2 à 2,5 t
Poids du tiltrotateur (kg) — TR 20	67 kg
Couple de rotation (Nm) — TR 20	810 Nm
Couple d’inclinaison (Nm) — TR 20	1 700 Nm
Largeur maximale du godet (mm) — TR 20	1 100 mm
Prix HT (€) — TR 20	À partir de 4 000 € HT
Tonnage de pelle compatible (t) — TR 35	2,4 à 3,5 t
Poids du tiltrotateur (kg) — TR 35	75 kg
Couple de rotation (Nm) — TR 35	810 Nm
Couple d’inclinaison (Nm) — TR 35	2 600 Nm
Largeur maximale du godet (mm) — TR 35	1 200 mm
Prix HT (€) — TR 35	Sur devis
Tonnage de pelle compatible (t) — TR 60	3 à 6 t
Poids du tiltrotateur (kg) — TR 60	135 kg
Couple de rotation (Nm) — TR 60	1 350 Nm
Couple d’inclinaison (Nm) — TR 60	3 500 Nm
Largeur maximale du godet (mm) — TR 60	1 400 mm
Prix HT (€) — TR 60	Sur devis
Tonnage de pelle compatible (t) — TR 120	8 à 12 t
Tonnage de pelle compatible (t) — TR 90	5,5 à 9 t
Poids du tiltrotateur (kg) — TR 90	180 kg
Couple de rotation (Nm) — TR 90	3 000 Nm
Couple d’inclinaison (Nm) — TR 90	7 400 Nm
Largeur maximale du godet (mm) — TR 90	1 500 mm
Prix HT (€) — TR 90	Sur devis
Poids du tiltrotateur (kg) — TR 120	209 kg
Couple de rotation (Nm) — TR 120	3 500 Nm
Couple d’inclinaison (Nm) — TR 120	10 000 Nm
Largeur maximale du godet (mm) — TR 120	1 600 mm
Prix HT (€) — TR 120	Sur devis
Tonnage de pelle compatible (t) — TR 150	11 à 15 t
Poids du tiltrotateur (kg) — TR 150	281 kg
Couple de rotation (Nm) — TR 150	4 700 Nm
Couple d’inclinaison (Nm) — TR 150	10 500 Nm
Largeur maximale du godet (mm) — TR 150	1 700 mm
Prix HT (€) — TR 150	Sur devis
Tonnage de pelle compatible (t) — TR 200	14 à 20 t
Poids du tiltrotateur (kg) — TR 200	304 kg
Couple de rotation (Nm) — TR 200	4 700 Nm
Couple d’inclinaison (Nm) — TR 200	15 000 Nm
Largeur maximale du godet (mm) — TR 200	2 000 mm
Prix HT (€) — TR 200	Sur devis
Tonnage de pelle compatible (t) — TR 270	19 à 27 t
Poids du tiltrotateur (kg) — TR 270	464 kg
Couple de rotation (Nm) — TR 270	8 000 Nm
Couple d’inclinaison (Nm) — TR 270	21 000 Nm
Largeur maximale du godet (mm) — TR 270	Sur demande
Prix HT (€) — TR 270	Sur devis
Vitesse maximale de rotation (tr/min)	8 tr/min
Plage de tonnage de pelle compatible (t)	2 à 27 t ; jusqu’à 55 t sur demande
Angle d’inclinaison (°)	2 × 55° (110°) ; 140° sur demande
Amplitude de rotation (°)	360° en continu
Mode d’inclinaison	Moteur hydraulique, sans vérin ; encombrement réduit de près de 50%
Pression maximale en rotation (bar)	175 bar
Pression maximale en inclinaison (bar)	250 bar
Débit du passage d’huile standard (L/min)	42 à 52 L/min
Débit du passage d’huile XL (L/min)	130 à 200 L/min
Canaux électriques en option	5 + 1 canaux électriques
Matériau et conception de la couronne de rotation	Vis sans fin en acier moulé haute résistance, sous graisse
Type de paliers	Paliers lisses
Matériau du corps	Acier ; nuance non publiée par le fabricant
Origine de fabrication	Allemagne
Certification de l’usine	ISO 9001:2015
Versions disponibles	Avec attache rapide (adaptateur au balancier ou montage en sandwich) ; version solo sans attache
Types d’attache basse proposés	Verachtert CW, Volvo S, Martin, Klac, Morin, Arden, MBI, Mecalac, Lehnhoff, OilQuick, Liebherr
Équipements fournis	Limiteur de pression, régulateur de débit, crochet de levage
Condition d’utilisation du crochet de levage	Avec avertisseur de surcharge et clapets de rupture uniquement
Capteur de rotation en option (°)	Précision ±1° ; guidage 2D et 3D (MOBA, Leica, Topcon, Trimble)
Durée de garantie (ans)	3 ans, annoncée par le distributeur français
Échéance du premier entretien (h)	4 500 h
Prérequis hydrauliques sur la pelle	2 lignes hydrauliques pilotées au joystick
Matériaux travaillés selon l’outil monté	Terre, remblais, tout-venant, gravier, sable, enrochements, béton et gravats de démolition
Gammes d’engins compatibles	Mini-pelle 2 à 6 t ; pelle 6 à 12 t ; pelle 12 à 27 t ; pelle sur pneus ; pelle rail-route ; jusqu’à 55 t sur demande
Marques disponibles	Caterpillar, Engcon, HKS, Kinshofer, OilQuick, Roto-One, Rototilt, Rotyx, SMP (Swingotilt), Steelwrist
Contextes d’utilisation et cibles	Terrassement de précision, talutage, VRD et pose de réseaux, entreprises de travaux publics, canalisateurs, paysagistes

---
