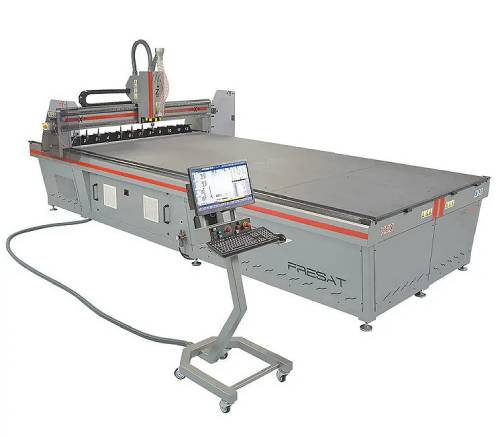

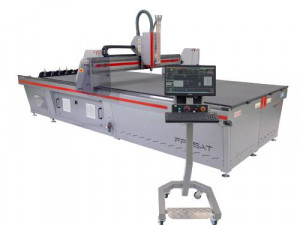

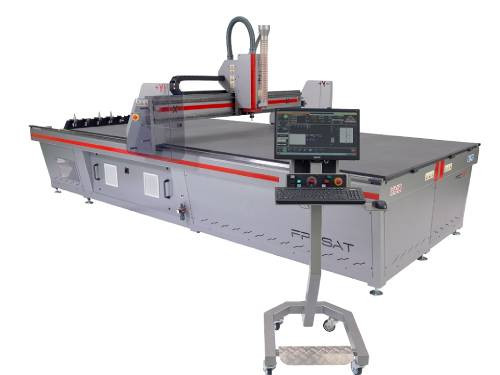

La fraiseuse CNC 3 axes est une solution performante et compacte pour l'usinage industriel.
Conçu pour répondre aux besoins des processus d'imbrication (nesting) et à la production en série de pièces et panneaux de grandes dimensions, elle se distingue par sa précision, sa fiabilité et sa polyvalence.
Avec une structure à portique robuste, elle est idéale pour travailler des matériaux comme l'aluminium, les composites et les plastiques.
Sa conception compacte facilite son déplacement entre différents sites de production.
Disponible en configurations modulaires, elle répond parfaitement aux exigences des secteurs :
• De l'aéronautique
• De l'automobile
• De la plasturgie
• De la fabrication d'enseignes et d'emballages
Caractéristiques techniques
Nombre d'axes
3 axes
Orientation de la broche
Verticale
Matière usinable
Aluminium, composites, plastiques et autre
Nez de broche
ISO30 ou HSK-63

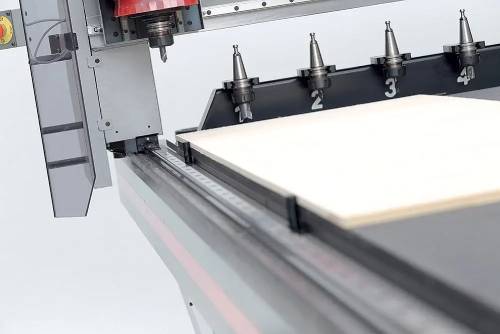

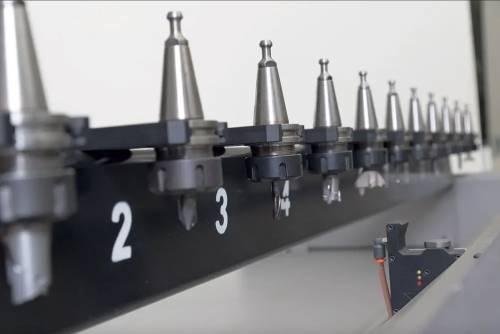

Nombre d'outils
12, 16 ou 20 outils
Course en X
De 1630 mm à 2070 mm
Course en Y
De 1005 mm à 8120 mm
Course en Z
De 255 mm à 285 mm
Épaisseur maxi de matière
75 mm ou 150 mm
Hauteur de travail (mm)
900 mm

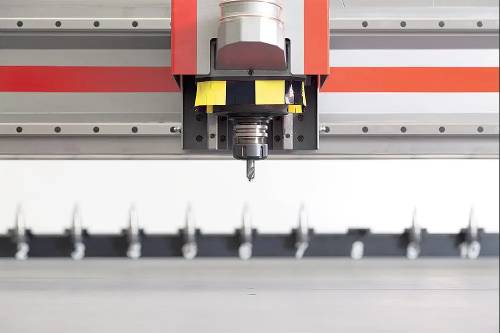

Vitesse de broche
24000 tr/min
Puissance moteur broche
12 kW - 16,32 CV
Vitesse d'avance en X
60000 mm/min
Vitesse d'avance en Y
60000 mm/min
Vitesse d'avance en Z
30000 mm/min
Répétabilité
0,04 mm
Temps changement outil
14 à 20 sec
Diamètre max. tige d'outil
20 mm
Diamètre maximum d'outil
40 mm
Hauteur maximal d'outil
120 mm
Avantages produit
Puissant et rapide
Avec une broche de 12 kW atteignant 24 000 tours par minute, elle assure une vitesse d'avance jusqu'à 60 000 mm/min pour des productions accélérées.
Polyvalente
Elle usine une grande variété de matériaux : aluminium, plastiques, composites, et bien plus encore. Une solution unique pour des applications variées.
Compact et mobile
Sa conception compacte facilite son déplacement entre différents sites de production, s'adaptant aux besoins mobiles des entreprises modernes.
Adaptée aux grandes dimensions
Idéale pour les panneaux et pièces volumineuses grâce à ses grandes courses en X et Y, allant jusqu'à 8120mm.
Fiable et économique
Sa conception robuste et ses performances optimisées réduisent les coûts d'exploitation tout en améliorant la productivité.
Facile à utiliser
Équipée d'une commande numérique intuitive (CNC Mitsubishi), elle est simple à programmer et à prendre en main.
