Poutre treillis aluminium

Créer des structures pour l’événementiel et les installations techniques

Les poutres treillis aluminium sont utilisées lorsqu’il faut créer une structure légère et rigide pour soutenir ou positionner des équipements. Dans l’événementiel, elles peuvent former une ossature pour des projecteurs, de la signalétique ou des éléments de scénographie. Dans un atelier, sur un chantier ou dans une installation temporaire, elles peuvent aussi participer à une plateforme spéciale, un plateau de travail ou une couverture provisoire.

La demande doit partir du projet complet. Une poutre ne se choisit pas seulement selon sa longueur : les charges suspendues, la distance entre les appuis, les assemblages, le nombre de points de levage et les efforts transmis aux supports déterminent la configuration. Une structure d’éclairage légère n’appelle pas le même dimensionnement qu’un ensemble avec palans, éléments scéniques ou équipements suspendus.

Dimensionner une structure en poutres treillis

Faites établir un plan d’ensemble avant de commander les éléments. Il doit représenter les poutres, les jonctions, les appuis, les charges, les moyens de levage et les zones d’accès. Toute modification de la structure ou ajout de charge doit être vérifié avant montage.

• Portée et appuis : relevez la distance exacte entre les points d’appui et leur capacité. Une poutre adaptée à une longueur donnée peut nécessiter une disposition d’appuis différente selon les charges.
• Charges et répartition : indiquez le poids de chaque projecteur, palan, câble, élément de décor ou équipement suspendu. Une charge ponctuelle et une charge répartie ne sollicitent pas la structure de la même manière.
• Assemblages : choisissez les manchons, raccords et goupilles compatibles avec les poutres utilisées. Ne mélangez pas des éléments de gamme ou d’origine différente sans validation technique.
• Levage et suspension : définissez les points de levage, les élingues, les palans et la méthode de mise en place. Le levage doit être préparé par des personnes compétentes avec des équipements adaptés.
• Contrôle et exploitation : avant chaque utilisation, vérifiez l’état des tubes, soudures, raccords et fixations. Retirez de service tout élément présentant une déformation, une fissure ou un choc susceptible d’affecter sa tenue.

Ne déduisez jamais une charge admissible d’une seule dimension de tube ou de la longueur d’un élément. Les limites dépendent de la géométrie de l’ensemble, des assemblages, des appuis, des charges et du mode de suspension. Faites dimensionner et valider la structure par un professionnel compétent avant toute installation en hauteur ou au-dessus du public.

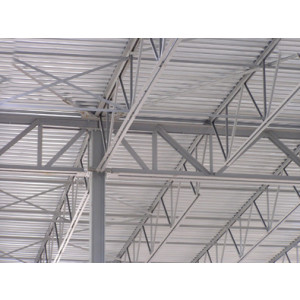

Une poutre aluminium de 3,10 à 8,10 m

Sur Techni-Contact, la poutre treillis aluminium grande portée est proposée en longueurs de 3 100 à 8 100 mm, avec d’autres dimensions sur demande. Elle présente une hauteur de 450 mm, un entraxe de 400 mm, des longerons de 48,6 × 4 mm et un treillis de 30 × 3 mm. Son poids annoncé varie de 13,4 à 34,6 kg selon la longueur. Ces données permettent de distinguer les éléments disponibles, mais elles ne constituent pas un tableau de charges pour une utilisation donnée.

La structure comporte un espace libre de 80 mm entre chaque treillis, prévu pour une reprise par collier. Par rapport à une poutre pleine, cette géométrie facilite l’accrochage d’éléments compatibles à différents endroits de la structure. Les colliers, charges et points de fixation doivent cependant être choisis et répartis selon un calcul correspondant au montage réel.

Des manchons de raccordement en acier galvanisé de 400 mm sont proposés en option, avec deux manchons par poutre. Ils permettent de composer une structure à partir de plusieurs éléments. L’assemblage de poutres ne transforme pas automatiquement plusieurs portées en une poutre continue : faites valider la longueur totale, les appuis intermédiaires et les charges avant de créer un ensemble de grande dimension.

Intégrer éclairage, levage et scène

Des projecteurs LED peuvent être suspendus à une structure validée pour l’éclairage prévu. Déterminez leur masse, leur alimentation et leur orientation, puis prévoyez une fixation adaptée et les protections nécessaires contre la chute.

Un palan électrique peut intervenir pour lever ou positionner des équipements, mais sa capacité ne suffit pas à qualifier la structure porteuse. Vérifiez la capacité du point de suspension et organisez le levage avec un équipement adapté.

Les praticables de scène permettent de créer une plateforme pour les intervenants, tandis que les gaines protège-câbles protègent les liaisons électriques et audiovisuelles au sol. Séparez les cheminements du public des câbles et de la zone de manutention pendant le montage.
