Plafond chauffant rayonnant

Prévoir le plafond rayonnant avec l’aménagement du bâtiment

Dans un bureau, une école ou un commerce, le maître d’œuvre peut rechercher une installation qui laisse les murs disponibles pour le mobilier et les équipements. Le projet doit alors coordonner le chauffage avec l’ossature, les luminaires et les autres éléments du plafond. Le système à panneaux intégrés est notamment proposé pour les logements et les bâtiments tertiaires, dont les écoles, hôtels et établissements de soins.

En rénovation, l’installateur doit vérifier la composition existante et la possibilité de créer un ensemble compatible. Un plafond simplement disponible ne suffit pas : le parement et l’isolant participent au fonctionnement du système. Pour une construction neuve, prévoir ces éléments dès le plan permet de répartir les zones chauffantes avec les réservations techniques plutôt que de les ajuster après les autres lots.

Dimensionner la surface active du plafond chauffant

Faites établir les besoins thermiques du local avant de choisir le film ou les panneaux. Le plan de calepinage doit préciser les éléments chauffants, les zones non équipées et les raccordements.

• Besoin thermique : renseignez l’isolation, les ouvertures, la hauteur et la température recherchée. Le choix entre deux puissances surfaciques doit être validé par le dimensionnement, pas par une préférence générale.
• Surface active : distinguez les parties chauffantes de la surface totale du plafond. Les zones réservées aux autres équipements ne doivent pas être comptées automatiquement comme émettrices.
• Parement et ossature : demandez les plaques et les supports autorisés. Une plaque de plâtre ou une dalle de faux plafond quelconque n’est pas nécessairement compatible.
• Isolation : faites préciser sa nature, sa disposition et les conditions de contact avec les éléments. Le film présenté demande un ensemble sans lame d’air entre film, parement et isolant.
• Alimentation et commande : vérifiez la puissance par circuit, les lignes de connexion et les zones régulées. Le nombre maximal de connecteurs ne remplace pas la vérification de la puissance admissible.

Demandez les documents techniques applicables au système effectivement fourni. La fiche du film mentionne un Avis Technique ancien : cette référence ne doit pas être présentée comme une preuve de validité actuelle sans vérification auprès du fournisseur.

Film déroulé ou panneaux électriques : comparer les configurations

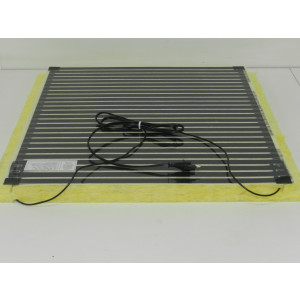

Sur Techni-Contact, le film chauffant pour plafond de 75 ou 135 W/m² actif est livré précâblé, avec une liaison de 1 m et un connecteur. Il existe en largeurs de 50 ou 60 cm et en longueurs standard de 1 à 6 m par pas de 50 cm. Cette approche mérite d’être étudiée lorsque le calepinage demande d’adapter des bandes chauffantes à la géométrie du plafond.

La description prévoit une pose sur les rails de l’ossature, au-dessus d’un parement compatible, puis une régulation par thermostat électronique. Les lignes préfabriquées peuvent accueillir jusqu’à quatorze éléments, sous réserve de leur puissance admissible. Comparez donc les assemblages complets, avec leurs connexions, plutôt que les seuls rouleaux de film.

Le panneau chauffant électrique de 135 W/m² et 500 mm de largeur est conçu pour être posé sur une ossature métallique avant la fixation des plaques spécifiques. La fiche indique une application sur plaques SP13 de 13 mm et un raccordement par embrochage. Par rapport au film déroulé, cette solution privilégie une répartition de panneaux définie sur plan ; le choix doit suivre la trame de pose et les composants autorisés.

Les panneaux rayonnants électriques série EE, présentés sous l’intitulé « panneau rayonnant électrique 5 m », doivent faire l’objet d’un descriptif complémentaire avant comparaison. Faites confirmer les dimensions, la puissance, la fixation et le caractère apparent ou intégré de l’appareil. L’indication « 5 m » ne permet pas, seule, de déduire une surface chauffée ou une hauteur de pose.

Coordonner thermostat, faux plafond et isolation

Un thermostat d’ambiance permet d’organiser la régulation par zone, après validation de sa commande et de sa capacité de pilotage. La famille comprend notamment un thermostat électronique destiné au plafond rayonnant, avec une plage de réglage de +5 à +30 °C.

Le faux plafond doit être choisi avec le système de chauffage, et non uniquement pour son aspect. Les travaux d’isolation sont à coordonner avec cette composition : faites définir les matériaux et leur mise en œuvre pour conserver les conditions prévues par le fabricant.
