Chariot palonnier à ventouse

Le chariot ventouse est conçu pour manipuler des charges fragiles comme le verre en limitant les efforts et les risques. Il permet de saisir et déplacer des vitrages sans contact direct. Chez Techni-Contact, nos chariot lève vitre répondent aux différents besoins du transport de verre.

Qu’est-ce qu’un chariot palonnier à ventouse ?

Un chariot palonnier à ventouse est un équipement de manutention très pratique. À l’aide d’un système de ventouses, il permet de lever, déplacer et positionner des vitrages ou panneaux. L’adhérence est assurée par une dépression qui maintient la charge pendant les opérations de levage.

Nos chariots à ventouse s’adressent aux :

• Professionnels du vitrage pour la pose et la manipulation de vitres
• Menuisiers aluminium et façadiers pour le levage de panneaux
• Entreprises du bâtiment pour les opérations sur chantier

Quels sont les avantages d’un chariot palonnier à ventouse ?

Le chariot de manutention ventouse vous apporte plusieurs avantages concrets :

• Levage sécurisé des vitrages grâce au système de ventouse
• Réduction des risques de casse lors du transport de verre
• Diminution de l’effort physique pour les opérateurs
• Précision de positionnement des panneaux ou vitrages
• Adaptation aux environnements industriels et chantiers

Notre offre de chariots palonniers à ventouse

Techni-Contact vous propose une large sélection de chariots palonniers à ventouse :

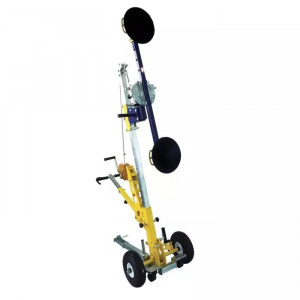

• Le chariot palonnier à ventouse pour vitrage offre une capacité de 200 kg et permet la manipulation d’éléments jusqu’à 3000 mm. Il est adapté aux opérations courantes de levage de vitrages.

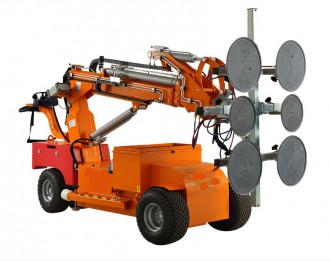

• Le chariot palonnier à ventouse motorisé dispose d’une capacité de 420 kg. Il permet de faciliter la manutention de charges plus importantes en environnement professionnel.

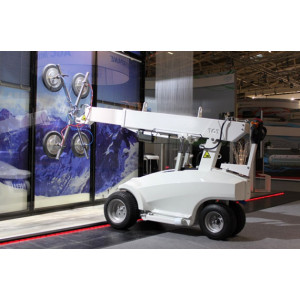

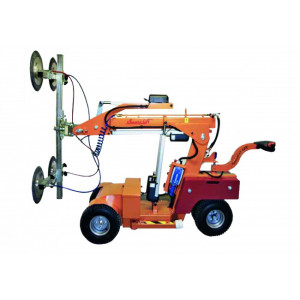

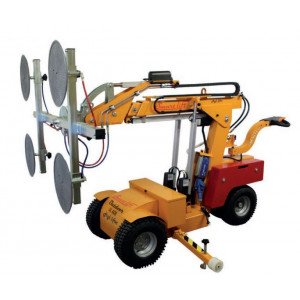

• Le palonnier à ventouse tout-terrain offre une capacité de 600 kg avec une hauteur de levage jusqu’à 4200 mm. Il est conçu pour les chantiers nécessitant mobilité et performance.

Tous nos chariots à ventouse disponibles

Pour compléter l’utilisation d’un chariot palonnier à ventouse, nos experts Techni-Contact vous proposent également une gamme complète de chariots à ventouse chenillard adaptés aux terrains difficiles et aux environnements de chantier complexes.

FAQ – Questions fréquentes relatives aux chariots palonniers à ventouse

Comment la force du vent impacte-t-elle la pose de vitrages en façade extérieure ?

C'est le danger invisible des chantiers en extérieur. Une baie vitrée de 4 mètres carrés suspendue à un chariot agit comme une véritable voile de bateau. Même si votre machine peut théoriquement lever 600 kg, une simple bourrasque de vent de 30 km/h va exercer une pression latérale colossale sur le verre, risquant de faire basculer le chariot ou de faire pivoter brutalement la charge et d'écraser l'opérateur. La règle de sécurité (souvent précisée dans la notice du fabricant) interdit formellement l'utilisation d'un palonnier à ventouse en extérieur si la vitesse du vent dépasse les 25 à 30 km/h. La présence d'un anémomètre sur le chantier est donc indispensable.

Contrepoids fixes ou contrepoids amovibles : comment comparer l'équilibrage d’un chariot palonnier à ventouse ?

Pour compenser le poids de la vitre située à l'avant, le châssis du robot doit être lesté à l'arrière :

• Les contrepoids fixes : Le châssis est lourd par conception (moulage en fonte ou blocs d'acier soudés). La machine est toujours prête à l'emploi et très stable, mais elle est extrêmement lourde à transporter dans un petit camion utilitaire.
• Les contrepoids amovibles : La machine est livrée avec des blocs de lestage indépendants (souvent de 25 kg chacun) que l'opérateur empile à l'arrière. Cela permet d'alléger la machine de 200 kg lors de son transport ou pour la faire monter dans un ascenseur de chantier, puis de la lester uniquement lors du levage.

Pourquoi l'entretien quotidien des lèvres de ventouses d’un chariot palonnier est-il vital pour le maintien du vide ?

Le caoutchouc des ventouses est le seul et unique lien qui empêche une vitre d'une tonne de s'écraser au sol. S'il est sale, la pompe à vide tournera en permanence pour compenser les fuites, jusqu'à épuiser les batteries. De plus, le caoutchouc est un matériau qui craint les UV et les solvants. Il doit être nettoyé exclusivement à l'eau savonneuse (ou avec des produits spécifiques non agressifs) avant chaque utilisation pour retirer la poussière de chantier. S'il présente la moindre craquelure ou s'il a durci à cause du soleil, le taux de fuite deviendra incontrôlable et la ventouse devra être remplacée immédiatement.

Chariot palonnier à ventouse à télécommande filaire ou radio-commande sans fil : comment comparer le pilotage ?

Le positionnement de l'opérateur lors de la manœuvre est crucial pour la visibilité et la sécurité :

• La télécommande filaire : Reliée au tableau de bord par un câble spiralé. Elle est économique, n'a jamais de problème de batterie et ne subit aucune interférence. En revanche, l'opérateur est obligé de rester à moins de 2 mètres de la machine, ce qui peut masquer son champ de vision lors de la pose.

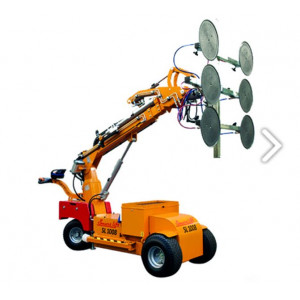

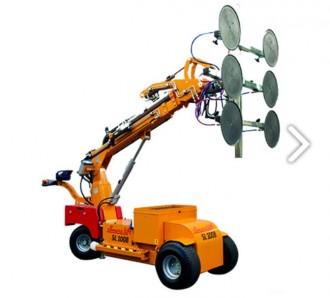

• La radiocommande sans fil : Permet à l'opérateur de se déplacer librement autour de la baie vitrée, de se placer à l'intérieur du bâtiment ou de reculer pour vérifier l'alignement global de la façade, garantissant une précision de pose inégalée.

Qu'est-ce que la fonction de "micro-approche" d’un chariot palonnier à ventouse et comment évite-t-elle le bris de glace ?

L'insertion d'un double vitrage lourd dans un châssis en aluminium ne tolère aucun choc. Si la machine avance trop vite, la tranche du verre va heurter le cadre et éclater instantanément. Pour éviter cela, les robots de pose professionnels sont équipés de distributeurs hydrauliques proportionnels et d'une fonction de "micro-approche" (souvent une gâchette ou un bouton spécifique sur la télécommande). Ce système réduit drastiquement le débit d'huile dans les vérins, permettant de faire avancer ou descendre le bras télescopique millimètre par millimètre, avec une douceur absolue, indépendamment de la pression exercée par le doigt de l'opérateur.

Chariot à ventouse à palonnier intégré ou tête détachable : comment comparer la polyvalence de l'équipement ?

La conception du bras élévateur définit l'évolutivité de votre investissement :

• Le palonnier intégré (Fixe) : La tête à ventouses est soudée ou boulonnée définitivement au bras du robot. La machine est dédiée à 100 % à la pose de verre. C'est la configuration la plus compacte et la plus rigide.

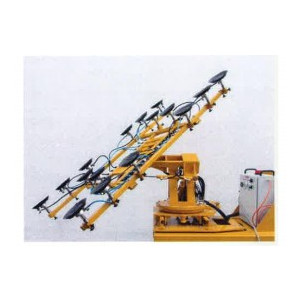

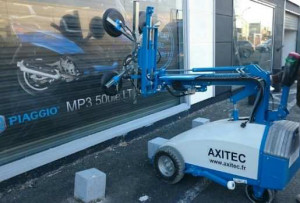

• La tête détachable (Système d'accroche rapide) : La rampe de ventouses peut être décrochée du robot. Vous pouvez alors y installer une potence de levage à crochet, transformant votre robot en mini-grue. À l'inverse, la tête à ventouse peut être suspendue au crochet d'une grue à tour ou sur les fourches d'un chariot télescopique (Manitou) pour des travaux en grande hauteur.

Comment les clapets anti-retour individuels sécurisent-ils chaque ventouse indépendamment ?

Si vous levez une grande vitre avec 6 ou 8 ventouses, que se passe-t-il si l'une d'entre elles se pose par erreur sur un éclat de verre ou une rayure profonde de la vitre ? La fuite d'air va aspirer la pression de tout le réseau. Pour contrer ce phénomène, les systèmes haut de gamme équipent chaque ventouse d'un clapet anti-retour individuel. Si une ventouse n'arrive pas à faire le vide ou perd soudainement son adhérence, son clapet se ferme instantanément. Elle est alors isolée du reste du circuit d'air, garantissant que les autres ventouses conserveront 100 % de leur dépression pour maintenir la charge.

Chariot palonnier à ventouse, verre autonettoyant (hydrophobe) ou verre standard : comment comparer l'adhérence ?

Les innovations verrières modernes posent de nouveaux défis inattendus aux équipements de manutention :

• Le verre standard (Float) : Sa surface est naturellement microporeuse (bien que lisse au toucher). Le caoutchouc de la ventouse y adhère parfaitement, offrant la friction latérale nécessaire pour empêcher le verre de glisser vers le bas.
• Le verre autonettoyant (Bioclean / Hydrophobe) : Traité pour repousser l'eau et les saletés, sa surface est rendue chimiquement ultra-glissante (effet Téflon). Les ventouses standards risquent de "patiner" et de laisser glisser la vitre sous son propre poids. Il exige l'utilisation de ventouses spéciales avec un profil rainuré ou des gommes à haut coefficient de friction.

Quelles sont les contraintes de gabarit pour transporter un chariot palonnier à ventouse dans un monte-charge de chantier ?

L'accès aux étages d'une tour en construction est un défi logistique majeur. Si la grue à tour est démontée, les menuisiers doivent utiliser le monte-charge (ascenseur de chantier) pour monter leur matériel. Les ingénieurs ont donc conçu les chariots ventouses avec des châssis ultra-compacts. Il est crucial de vérifier les dimensions "repliées" de la machine : les poignées doivent se rabattre, le bras doit s'abaisser au maximum, et l'empattement (la largeur des roues) doit souvent être inférieur à 80 cm pour pouvoir passer à travers des portes piétonnes standards ou entrer dans des cabines d'ascenseurs exigus de rénovation urbaine.

Formation interne ou CACES spécifique : quelles habilitations pour un chariot palonnier à ventouse ?

Un robot de pose motorisé n'est pas un simple transpalette, il engage la responsabilité pénale du chef d'entreprise en cas d'accident :

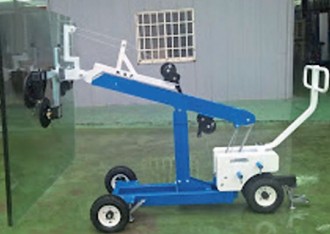

• Le petit lève-vitre manuel : N'étant pas motorisé, il ne nécessite pas de CACES. L'employeur doit néanmoins dispenser une "autorisation de conduite" interne après avoir formé l'opérateur aux risques liés au vide et au levage.
• Le robot automoteur à conducteur marchant (ou autoporté) : Selon la législation (Recommandation R482 ou R489 en France), si l'équipement est motorisé (déplacement et levage), l'opérateur doit souvent posséder un CACES (Certificat d'Aptitude à la Conduite En Sécurité) adapté à la catégorie de l'engin, en plus d'une solide formation sur les abaques de charge.
