Constitués d'éléments droits, courbes, portillons, transferts, horizontaux et gravitaires.

Documentation et devis sur demande.

Etudes et réalisation de rails et systèmes spécifiques, solutions originales.

Convoyeur extensible qui est conçu pour le chargement ou le déchargement de vos produits en vrac et la manutention temporaire.

Il permet le transport et l'accumulation de tout objet à fond plat ou muni de lattes de renforcement (caisses, cartons, casiers, bacs,…).

De plus il est idéal pour manipuler des articles (sacs et cartons de toutes formes même non standardisés), pour la jonction temporaire ou évolutive de poste de travail.

Caractéristiques techniques :

- Capacité 100/150 kg
- Structure en acier zingue très robuste. -  Entre piétement en fonction si rouleaux/galets.
- Piétement réglable avec roulettes pivotantes a frein O 100 mm (à monter).
- 2 hauteurs : 500/800 mm ou 750/1100 mm (a préciser lors de la commande).
- Rouleaux plastiques O 40 mm coloris beige.
- Galets plastiques O 48 mm coloris bleu.
- Pièce d’extrémité cote machine pour fixation et butée fixe à rouleaux cote déchargement, incluses.

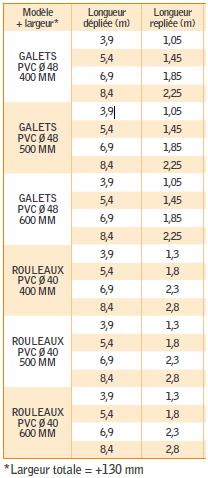

- Nombre de piétements variable suivant la longueur dépliée :

Pour Long. 3,9 m - 3 pieds.
Pour Long. 6,9 m - 5 pieds.
Pour Long. 5,4 m - 4 pieds.
Pour Long. 8 m - 6 pieds.

Pour un convoyage fluide de vos charges rigides, à fond plat ou de petites dimensions, nous vous proposons nos convoyeurs courbes à rouleaux cylindriques.

C’est une solution de manutention idéale qui permet d’optimiser l’espace de travail au sein d’une ligne de production.

D’une construction compacte et modulaire, ce type de convoyeur est facile à mettre en place et s’intègre parfaitement dans toutes les lignes de convoyage.

Nous disposons de convoyeurs à rouleaux en acier ou en plastique afin de répondre aux besoins de chacun.

Avantages :

-          Maintenance aisée : remplacement instantané des rouleaux (axe à ressort).
-          Courbe : Effet différentiel obtenu par double rangée de rouleaux cylindriques, 3 pieds supports pour 90°.


Caractéristiques :

-          Châssis : Ossature métallique en «L», acier 20/10^ème avec  entretoises acier.
-          Finition : Électro-zinguée ou peinture époxy bleue RAL 5017 (autres finitions en option).
-          Rouleaux : Ø20 plastique (modèle RLP) / Ø20 acier zingué (modèle RLA), axe lisse à ressort Ø6, roulement à billes de manutention.
-          Rouleau : 100 / 150 / 200 /250 / 300 /400
-          Pas : 24 / 32 / 40
-          Longueur : 1000 /1500 / 2000
-          Courbes : Rayon moyen 750 mm / 30° - 60 ° - 90°
-          Charge admissible : jusqu’à 30 Kg/m

Accessoires :

-          Pieds support : monopied, bipieds, roulettes
-          Buttées d’arrêt : fixes, escamotables
-          Guides : tube en acier, rond en acier ou en polyéthylène
-          Coffret de commande électrique, armoire électrique et variateur de vitesse

Nous disposons également d'un autre modèle de convoyeur courbe d'une capacité maximum de 160 Kg/m.













Pour plus d’informations sur notre produit, n’hésitez pas à nous contacter.





transportateurs extensibles

Notre entreprise a commencé ses activités en 1976 comme fabricant de convoyeurs et fournisseur pour l’automatisation des méthodes opérationnelles.
Depuis, nous avons parcouru un long chemin, ce qui nous permet aujourd’hui de planifier et assembler des installations de maintenance clef en main, et d’apporter des solutions aux problèmes les plus complexes.
Notre spécialité est la manutention interne, c'est à dire, toute la gamme de produits nécessaires pour le transport et l’élévation de matériel.
Notre gamme de produits inclut une grande variété de modèles standard :

•Convoyeurs à bande
•Convoyeurs à rouleaux
•Convoyeurs magnétiques
•Convoyeurs à chaîne
•Lignes flexibles (FMS)
•Eleveurs à bande
•Tables tournantes
•Eleveurs de décharge
•Vide conteneur

De plus nous offrons la possibilité de fabriquer des transporteurs spéciaux sur mesure à la demande du client.
Pour le transport de pièces de très petite taille ou de précision, nous disposons d’un convoyeur à chaîne spécial, modèle déposé.
De la même façon, nous avons une section spéciale de distribution automatique de pièces avec système mécanique ou système vibratoire.

N'hésitez pas à nous contacter pour plus d'information ou demande de devis. Nous aurons la solution à tous vos problèmes de transport et manipulation de produits.

transportateurs extensibles

Transporteur extensible à rouleaux ou galets en modules de 1,30m qui permettent son assemblage rapide pour obtenir le développement total souhaité.

CARACTÉRISTIQUES TECHNIQUES

largeur : 500 mm
longueur : étendu : 1.350 mm
               plié : 440 mm

hauteur de travail :
minimum : 620 mm
maximum : 920 mm

Modèle :

transportateur de rouleaux
type CRG, CRME-C, CRME-50, CRME-C

Notre entreprise a commencé ses activités en 1976 comme fabricant de convoyeurs et fournisseur pour l’automatisation des méthodes opérationnelles.
Depuis, nous avons parcouru un long chemin, ce qui nous permet aujourd’hui de planifier et assembler des installations de maintenance clef en main, et d’apporter des solutions aux problèmes les plus complexes.
Notre spécialité est la manutention interne, c'est à dire, toute la gamme de produits nécessaires pour le transport et l’élévation de matériel.
Notre gamme de produits inclut une grande variété de modèles standard :

•Convoyeurs à bande
•Convoyeurs à rouleaux
•Convoyeurs magnétiques
•Convoyeurs à chaîne
•Lignes flexibles (FMS)
•Eleveurs à bande
•Tables tournantes
•Eleveurs de décharge
•Vide conteneur

De plus nous offrons la possibilité de fabriquer des transporteurs spéciaux sur mesure à la demande du client.
Pour le transport de pièces de très petite taille ou de précision, nous disposons d’un convoyeur à chaîne spécial, modèle déposé.
De la même façon, nous avons une section spéciale de distribution automatique de pièces avec système mécanique ou système vibratoire.

N'hésitez pas à nous contacter pour plus d'information ou demande de devis. Nous aurons la solution à tous vos problèmes de transport et manipulation de produits.

transportateur de rouleaux
type CRG, CRME-C, CRME-50, CRME-C

Serie CRG
Transporteur de rouleaux par gravité pour charges légères et moyennes. Rouleaux en PVC ou acier diam. 30, 40 et 50 mm.

Serie CRME-C
Transporteur de rouleaux motorisé par courroie pour charges légères et moyennes. Rouleaux en PVC ou acier diam. 30 et 50 mm.

Serie CRME-50
Transporteur de rouleaux motorisé par chaîne pour charges moyennes.Rouleaux en PVC ou acier diam. 50 mm.

CRME
Courbe de rouleaux motorisés par chaîne à 45º, 90º ou 180º.

CRME-C
Courbe de rouleaux motorisés par dentelle à 45º, 90º ou 180º.

Caractéristiques générales :

- Rouleaux libres ou mécanisés
- Platelages optionnels
- Guides latéraux tubes ou plats
- Rouleaux acier ou PVC
- Entraînement par friction ou non.

Caractéristiques techniques :

- Rouleaux ou PVC
- Angle 30 à 180°
- Rouleaux coniques
- Mécanisation par chaîne pas 12,7mm enfermées
- Largeur : 100 à 2500 mm
- Vitesse : 1 à 60m/mn
- Charge maxi : 20 T
- Longueur : 200 à 60 000mm

Finitions :

- Acier peint
- Inox
- Aluminium

CARACTERISTIQUES GENERALES:

Charge maxi : 12 Kg / rouleau.
Châssis en tôle pliée acier peint.
Distance entre pieds supports 3 mètres maxi.
Largeur des rouleaux : 362 à 1012 mm avec incrément
de 50mm.
Hauteur des longerons : 178 mm.
Rouleaux acier ø 35 ou ø 50 mm entraînés par courroies
rondes sur diabolos.
Pas des rouleaux : 37,5 - 75 - 100 et 150 mm.
Entraînement par motoréducteur sous le châssis avec
transmission sous le carter.
Pieds en tube carré, réglables en hauteur et en inclinaison.
Vitesse fixe comprise entre 8 et 30 M/min.
Alimentation 220/380 TRI.
Peinture polyuréthane couleur bleu RAL 5010 ou blanc RAL
9010.

OPTIONS:

Démarreur moteur en coffret conforme à la norme 89/392/CEE
Courbe 30, 45, 60 et 90°.
Porte relevable manuellement à 90°. Aiguillage convergent à 30°
Aiguillage divergent à 30°
Section d'angle.
Buttée pneumatique.
Transfert par chaînes motorisées ou par pousseur pneumatique.
Frein de rouleaux.
Rouleaux intermédiaires.
Rives latérales.
Exécution tout inox.
Peinture polyuréthane RAL à définir.

UTILISATION:

Pour le convoyage de produits à fond plat et rigide
pouvant être accumulés sans forte pression entre eux :
poste de travail, zones de contrôles de flux .




ANGLE TOURNANT POUR CONVOYEURS ACCUMULATION

Angle tournant à 90°

Spécialistes de la conception et du montage de dispositifs de convoyage et de systèmes intégrés, nous commercialisons et installons nos matériels. Nos systèmes sont parfaitement modulables, silencieux, et le rapport qualité prix est excellent.

Courbe pour convoyeurs accumulation

Courbes à 90°,60°,45°,30°

Spécialistes de la conception et du montage de dispositifs de convoyage et de systèmes intégrés, nous commercialisons et installons nos matériels. Nos systèmes sont parfaitement modulables, silencieux, et le rapport qualité prix est excellent.
