Très  robuste, cette presse d'atelier est destinée au  démontage et au  montage de  bagues, roulements, redressage d'arbres, brochage, rainures de clavettes, mortaisage, etc.

Caractéristiques générales :

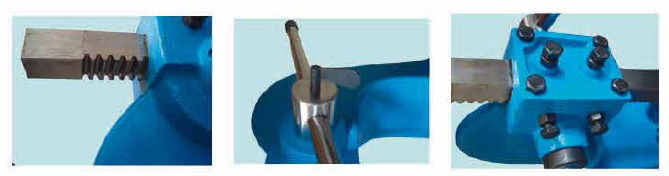

- Bâti en fonte de haute qualité
- Plateau rainuré orientable (4 positions)
- Travail par pignon/crémaillère rectifiée en acier
- Réglage latéral et frontal de la crémaillère

Caractéristiques techniques :

- Col de cygne (mm) : 90 - 123 - 163 - 226
- Hauteur de travail (mm) : 110 - 180 - 285 - 400
- Dimensions plateau (mm) : 100 x 20 à 230 x 45
- Section crémaillère (mm) : 24 x 24 à 48 x 48
- Dimension façade (mm) : 65 x 85 à 105 x 175
- Dimensions (mm) : 130 x 260 x 320 à 230 x 480 x 720
- Poids (kg) : 15 à 163

Réf : PM1 - PM2 - PM3 - PM5

Construction en soudure-acier très robuste,
sans torsion,
sont particulièrement adaptées à l’utilisation universelle dans des ateliers de réparation et de montage du fait de leur maniement simple et sûr.
La tige de vérin à double action peut être arrêtée dans n‘importe quelle position de course.
La pression de travail est réglable en continu par un clapet manuel et lisible en bar sur un manomètre.
Elles sont livrées avec l’équipement suivant :
Pression réglable en continu.
Manomètre de pression.
Equipement de levage de table.
Manuel d’instructions de service.
Norme CE.

Caractéristiques :

- Puissance : 300/500/1000 kN
- Course du piston : 230/250/300 mm
- Moteur : 1.5/1.5/3 kW
- Diamètre de la tige du vérin : 50/60/110 mm
- Pression max.: 390 bar
- Vitesse: 28 mm/sec.
- Vitesse de travail: 3 mm/sec.
- Passage entre les montants: 700/1050/1050 mm
- Ouverture libre: 1000 mm
- Passage latéral : 200/210/400 mm
- Dimensions (L x I x H) :
  910 / 30 t - 1150 x 650 x 1900 mm
  911 / 50 t - 1350 x 770 x 2100 mm
  911 A / 100 - t 1350 x 870 x 2230 mm
- Poids : 250/450/1270 kg

Notre presse hydro-pneumatique est un outil idéal et indispensable pour la presse de métaux avec aisance et en toute sécurité, au sein d’un atelier, d’un garage, pour les applications de réparation ou de montage, lors de l’apprentissage, …

Pratique est fonctionnelle, cette presse est dotée d’une table relevable pouvant être manipulée par un seul opérateur.

Grâce à son piston à déplacement latéral, notre presse hydropneumatique est polyvalente et sa capacité reste constante et inchangée.

2 modèles sont disponibles, réglables en hauteur sur 8 ou 9 niveaux, pouvant répondre à votre besoin.

Avantages :

- Cadre soudé robuste et haute qualité
- Pour une utilisation polyvalente en atelier et pour les réparations dans les écoles, les ateliers d’apprentissage, les garages, les ateliers et le machinisme agricole
- Idéale pour le montage et démontage des roulements, axes, essieux ; formage de pièces avec poinçon, douille, matrice, arbre, goupille, etc.
- Action du vérin par pompe manuelle
- Sécurité hydraulique en cas de surcharge
- Ne convient pas pour un usage professionnel intensif
- Un rapport qualité / prix optimal
- Presse pneumatique
- Constituée d'un bâti très robuste en acier avec un dimensionnement apte à supporter les grands efforts, elle offre une qualité de travail irréprochable
- Montée et descente de la table par treuil
- Équipée d'un piston à déplacement latéral droite / gauche
- Équipée d'un manomètre pour la lecture de la pression de travail
- Avance du piston par pompe hydraulique manuelle ou pédale pneumatique
- Idéale pour les utilisations en garage, atelier d'entretien, usine

Données techniques :

Modèle 1 :

- Puissance 50 T
- Pied largeur x profondeur (A x B) 1030 x 800 mm
- Hauteur de cadre (C) 1859 mm
- Largeur intérieure (E) 730 mm
- Plage de travail (F-G) 68.5 - 1048.5 mm
- Course de cylindre 200 mm
- Pression de travail 7.5 - 8.5 bars
- Poids net (brut) 303 kg (345 kg)
- Table de presse réglable en hauteur sur 8 niveaux avec boulon d'arrêt

Modèle 2 :

- Puissance 75 T
- Pied largeur x profondeur (A x B) 1140 x 800 mm
- Hauteur de cadre (C) 1853 mm
- Largeur intérieure (E) 800 mm
- Plage de travail (F-G) 68 - 884 mm
- Course de cylindre 250 mm
- Pression de travail 7.5 - 8.5 bars
- Poids net (brut) 451 kg (495 kg)
- Table de presse réglable en hauteur sur 9 niveaux avec boulon d'arrêt


Pour plus d’informations, n’hésitez pas à nous contacter.




Presse classic Réf 510000088

Equipement standard  2 Vés (billots)
• Tête de presse interchangeable
• Conforme aux nouvelles sécurité européennes

Presse classic Réf 510000198

Equipement standard  2 Vés (billots)
• Tête de presse interchangeable
• Conforme aux nouvelles sécurité européennes

- cylindre à simple effet, retour par ressort de rappel
- réglage table par treuil autobloquant
- pompe à main/ou pied biétagée
- manomètre de précision
- 2 Billots (vés)
- bélier de piston interchangeable
- presse livrée sans huile

Presse classic Réf 510000187

Equipement standard  2 Vés (billots)
• Tête de presse interchangeable
• Conforme aux nouvelles sécurité européennes

Presse classic Réf 510000066

Equipement standard  2 Vés (billots)
• Tête de presse interchangeable
• Conforme aux nouvelles sécurité européennes

Les presses d'établi répondent à des critères sévères de qualité, toute pièce en mouvement étant en acier trempé et, si nécessaire, rectifiée ; les pièces de fonte sont protégées par une peinture martelée à haute résistance aux chocs.
Elles assurent des opérations diverses, telles que marquage, pliage, rivetage, sertissage, insertion, assemblage...

Modulable et évolutive, la gamme est disponible :

En version manuelle
- à crémaillère : force de 75 à 200 daN,
- à genouillère : force de 200 à 500 daN,
- à percussion : force de frappe à 500 daN, réglable progressivement.

En version pneumatique :
- à vérin à double effet : force de 100 à 1000 daN,
- à percussion, armement par vérin à double effet : force de frappe à 500 daN, réglable progressivement.

L'évolution des presses initialement manuelle se réalise tout en conservant outillage et bâtis existants. La qualité d'usinage permet l'interchangeabilité des têtes sur les bâtis. Les têtes et les bâtis peuvent être livrés séparément.

Caractéristiques :

- Force max. : 75 daN
- Masse (Kg) : 3.5
- Ecart (mm) : 60
- Course (mm) : 35

Pour plus d’informations, veuillez consulter la fiche technique ci-dessous

Caractéristiques :

- Force max : 75 daN
- Masse (Kg) : 6 - 6.5
- Ecart (B) : 50 - 135 mm / 45 - 240 mm
- Course : 35 mm

Pour plus d'informations, veuillez consulter la fiche technique ci-dessous.

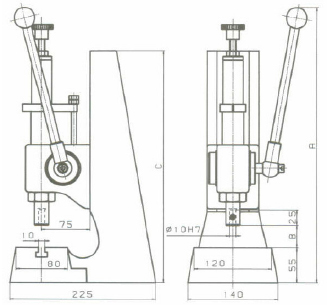

Presse d'établi manuelle à crémaillère à écart réglable.

Caractéristiques techniques :

- Force max : 200 daN
- Masse : 20 Kg
- Ecart B : 55 - 190 mm / 55 - 250 mm
- Course : 55

Pour plus d'informations, veuillez consulter la fiche technique ci dessous.

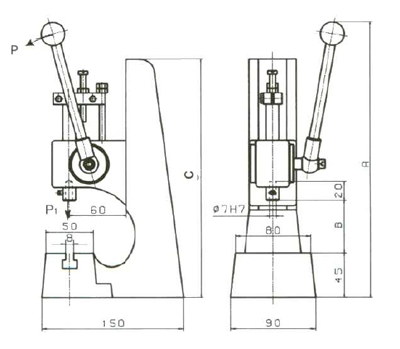

Presse d'établi manuelle à genouillère à écart réglable.

Caractéristiques techniques :

- Force max. : 200 daN
- Masse : 6 Kg
- Ecart B : 50 - 105 mm
- Course : 30 mm

Pour plus d'informations, veuillez consulter la fiche technique ci-dessous

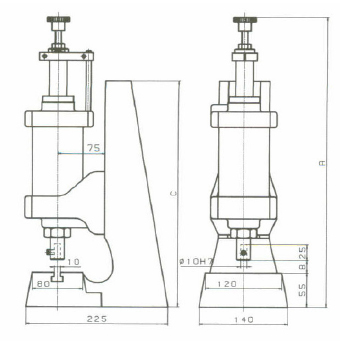

Les presses à percussion sont conçues selon le principe de la détente brutale d'un ressort de compression préalablement armé.
La course de travail du coulisseau est de 40 mm max. et permet, par une action progressive du levier, une approche précise de poinçon sur la pièce d'oeuvre.
La course d'armement du coulisseau est de 20 mm au contact du poinçon avec la pièce d'oeuvre et la force d'appui avant le déclenchement du choc est de 14 daN pour une presse équipée d'un ressort standard Ø 2 mm.
Un préréglage aisé de la compression du ressort par la poignée-étoile située en tête du coulisseau permet de varier la force du choc progressivement de 20 daN jusqu’à 550 daN.
Les presses à percussion sont recommandées pour le rivetage, le poinçonnage et le marquage de précision.

Caractéristiques techniques :

- Force max : 550 daN
- Masse : 20 Kg
- Ecart B : 35 – 170 mm / 35 – 230 mm
- Course : 20 / 60 mm

Pour plus d’informations, veuillez consulter la fiche technique ci-dessous .

Presse d'établi manuelles à genouillère à écart réglable.

Caractéristiques techniques :

- Force max : 500 daN
- Masse : 20 Kg
- Ecart B : 50 - 185mm / 50 - 250mm
- Course : 35 mm

Pour plus d'informations, veuillez consulter la fiche technique ci-dessous .

Les presses pneumatiques sont équipées de vérins à double effet à action directe simple ou en tandem jusqu'à 4 étages. De nombreux accessoires standards sont disponibles : raccords, régulateurs de vitesse, systèmes de commande.
Nous recommandons de vous référer aux normes de sécurité en vigueur adaptées à la configuration du poste de travail avant la mise en service.

Caractéristiques techniques :

- Force à 6 bar : 100 daN
- Masse : 7Kg
- A max : 400 mm
- Ecart B : 50 - 90 mm
- Course : 60 mm

Pour plus d’informations, veuillez consulter la fiche technique ci-dessous .

Les presses pneumatiques à percussion fonctionnement selon le même principe que les presses manuelles . Toutefois, la course de travail et l'armement du déclencheur sont effectués par l'action d'un vérin pneumatique à double effet.

Caractéristiques :

- Force à 6 bar : 500 daN
- Masse : 22 Kg
- A max : 550 mm – 600 mm
- Ecart B : 15 – 160 mm / 15 – 220 mm
- Course : 20 / 40 mm

Pour plus d’informations, veuillez consulter la fiche technique ci dessous.

Les presses pneumatiques sont équipées de vérins à double effet à action directe simple ou en tandem jusqu'à 4 étages.
De nombreux accessoires standard sont disponibles : raccords, régulateurs de vitesse, systèmes de commande. Nous recommandons de vous référer aux normes de sécurité en vigueur adaptées à la configuration du poste de travail avant la mise en service.

Caractéristiques :

- Force à 6 bars : 100 daN
- Masse : 7.5 – 8.5 Kg
- A max : 440 mm – 500 mm
- Ecart B : 50 – 105 mm - 45 – 200 mm
- Course : 60 mm

Pour plus d’informations, veuillez consulter la fiche technique ci-dessous

La commande bi-manuelle de sécurité a été spécialement conçue pour les presses pneumatiques. Ce dispositif est disponible avec des accessoires de fixation adaptés et prêts à l'emploi. Nous conseillons l'utilisation de l'air industriel filtré (50μm) et normalement graissé à une pression entre 3 et 7 bar.

Caractéristiques techniques :

- Force à 6 bar : 200 daN
- Masse : 20 Kg
- A max : 585 mm - 645 mm
- Ecart (B) : 50 – 190 mm - 50 – 250 mm
- Course : 70 mm

Pour plus d’informations, veuillez consulter la fiche technique ci dessous.

Presse d'atelier manuelle.

Caractéristiques :

- Force max. : 75 daN
- Masse (Kg) : 5.5
- Ecart ″B″ : 50 - 135 mm
- Course : 35 mm

Pour plus d'informations,veuillez consulter la fiche technique ci dessous
