La prise du béton étant faite :
INSERER les capuchons dans les poteaux.
PRESENTER les panneaux soudés (picots orientés vers le haut ou le bas) entre les poteaux.
FIXER les panneaux à chacune des nervures avec le système
bride/é...
La prise du béton étant faite : INSERER les capuchons dans les poteaux. PRESENTER les panneaux soudés (picots orientés vers le haut ou le bas) entre les poteaux. FIXER les panneaux à chacune des nervures avec le système bride/écrou/vis indémontable (A), et avec un clips (B) entre chaque nervure. L’ensemble bouts débordants écrasés/brides et clips assurent un verrouillage positif des panneaux sur les poteaux. DECALER les panneaux par saut d’une hauteur de nervure ou de maille dans les terrains en pente. JUMELER les poteaux pour angle jusqu’à 90°. Au-delà plier les bouts débordants pour obtenir l’orientation souhaitée.

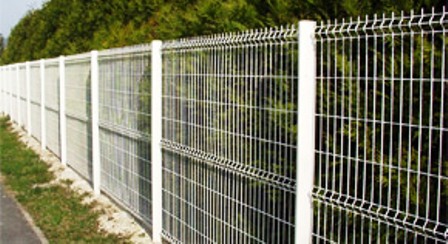

PANNEAUX DE GRILLAGE SOUDE (modèle déposé): - hauteur : 0,6 - 0,8 - 1 - 1,2 - 1,5 - 1,7 - 1,9 - 2,1 et 2,5 m. - maille rectangulaire de 200 x 55 mm en grillage soudé galvanisé plastifié. - Ø fils horizontaux après plastification : de 5,6 à 6 mm. - Ø fils verticaux après plastification : 5 à 5,4 mm. - nervures de hauteur 70 mm et d’amplitude 25 mm. POTEAUX avec entraxe de 2,2 m (modèle déposé) : - A10 (aluminium) version normale pour hauteurs inférieures à 1,9 m. - A15 (aluminium) version renforcée pour hauteurs supérieures à 1,7 m. - modules d’inertie respectifs : 12,4 et 13,5 cm3. REVETEMENT : - plastification copolymère pour coloris standards : vert RAL 6005 et blanc RAL 9010. - plastification polyester pour les autres RAL avec épaisseur mini de 100 microns. ACCESSOIRES de fixation (système breveté) : - bride/écrou/vis spéciale en zamak plastifié et inox. - clip de fixation en polyamide teinté dans la masse et traité anti UV. - capuchon zytel permettant l’accrochage des panneaux, teinté dans la masse et traité anti UV. PIECES COMPLEMENTAIRES à la demande : - bavolet A10 ou A15 (aluminium). - dalle lisse de soubassement préfabriquée en béton armé vibré. - platine de fixation en aluminium moulée. REALISER - dans le sol, des trous de 0,35 x 0,35 x 0,50 m, - sur muret, des réservations de Ø 0,12 x 0,25 m. - entraxe des trous 2,2 m (± 5mm). ALIGNER les poteaux à l’aide d’un fil tendu. SCELLER chaque poteau composant la clôture avec du béton. VERIFIER la verticalité des poteaux et leur entraxe de 2,2 m (± 5mm).
