Groupe de comptage modulaire

Description du produit :

Domaine d'activité :

Balance de haute résolution, utilisable seule ou combinée avec plusieurs plate-formes, imprimantes et PC.

Version disponible en métrologie légale CE-M jusqu'à 4 plate-formes.

Caractéristiques principales :

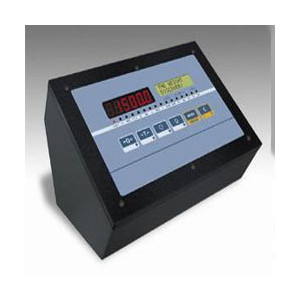

   - Indicateur à 24 touches avec clavier alphanumérique étanche. Boîtier métallique ergonomique avec protection contre la poussière et l’humidité selon la norme IP54 (modèle inox IP65 disponible).

   - Afficheur principal semi alphanumérique à LED rouges avec 6 chiffres 15 mm.

   - Afficheur secondaire alphanumérique rétro éclairé avec 2 lignes de 16 caractères. Synoptique à 16 leds lumineux pour la signalisation des fonctions activées.

   - Date/heure et mémorisation des données en cas de coupure de courant.

   - Structure de support tubulaire en acier peint couleur noire. Pieds de soutien réglables et niveau à bulle.

   - A.C.W. (Automatic Calibration Warning), avertissement automatique pour contrôle du calibrage (configurable).

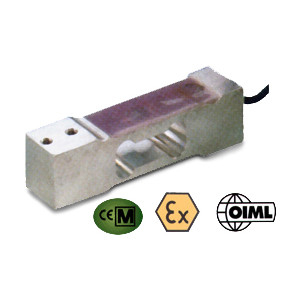

   - Fonctionnement avec un capteur jauge de contrainte à appui central en aluminium, IP65.

   - Plateau en acier inox AISI 304 de série.

   - Résolution interne d’échantillonnage max 600.000 points.

   - Résolution interne de comptage affiné à 300.000 points.

   - Optimisation automatique du Poids Moyen Unitaire.

   - Calibrage et paramétrages configurables par le clavier ou par ordinateur.

   - Gestion et configuration de l’instrument via PC (DINITOOLS V.3).

   - Possibilité d’entrer dans le Set Up et les mémoires en utilisant des mots de passe.

   - Possibilité de connecter 3 autres plates-formes de portées différentes (jusqu’à 4 plates-formes connectables).

   - Câble de 3m entre la plate-forme et l’indicateur.

   - Alimentation 12 Vdc avec bloc d’alimentation externe 110-240 Vac inclus

Options :

   - Imprimante intégrée sur le côté de l’indicateur.

   - Connexion à l’étiqueteuse.

   - Batterie interne rechargeable.

   - Supports fixes et mobiles.

   - Connexion vers un PC avec un logiciel spécifique de comptage (WINCOUNT).

   - Entrées et sorties relais pour dosage automatique et/ou contrôle de pièces en contrôle +/-





Fonctions imprimables :

   - Formatage par clavier ou PC de 7 groupes de commande ou vecteurs d’impression (touche impression, totalisation, total de pièces, total partiel, total général, grand total, en-tête 1ère pesée) ; chaque vecteur d’impression peut contenir 512 commandes, qui peuvent être ASCII tout court ou un bloc d'impression pré-configuré (par exemple : raison sociale, quantité de pièces, numéro de lot, numéro de pesées, brut/tare/net, poids total, description de l’article, date/heure, etc…).

   - Impression de la liste des 50 dernières pesées ; impression de l’archive articles.





Description technique :

Fonctions principales :

   - Remise à Zéro ; sélection poids Brut/Net ; Comptage par chargement et prélèvement ; Entrée d’une quantité référence. Introduction du Poids Moyen Unitaire (PMU) connu, totalisation manuelle et automatique des prix et pièces. Totalisation horizontale (somme de lots), verticale (somme pour formulation) et en prélèvement (quantité enlevée).

   - Tarage automatique, tare prédéfinie, mémoris. de 20 tares pour chaque balance (max 4 balances) ; fonction tare bloquée/débloquée, fonction blocage du clavier de fonction.

   - 15 textes ID configurables et imprimables, chacun comprenant 16 caractères (par exemple : code, ID lot, ID opérateur, numéro de séquence, etc…).

   - Mémorisation de 500 fiches produits, associables ou non à des tares mémorisées, en tête configurable en alphanumérique sur 3 lignes de 20 caractères) et P.M.U.

   - 4 niveaux de résult. imprimables : total partiel, total général, total final, total par article





Section Entrée/Sorties :

   - RS232/C bidirectionnelle configurable pour connexion vers une imprimante, une étiqueteuse ou d’autres unités externes.

   - RS232/C bidirectionnelle (RS422 ou RS485 en option) configurable pour connexion à un PC, un PLC, ou d’autres unités externes.

   - 3 sorties relais 0.5A 48 Vac / 1A 24 Vdc (NO ou NC) configurables comme contrôle direct ou à poids stable, avec seuils de poids ou de pièces programmables (seuils de désactivation ou d’activation).

   - 2 entrées optocouplées configurables comme touches fonction à distance





 Versions disponibles :



Modèle	Dimensions (LxPxH)	Capacité en g.	Division standard	Echelon en g CE-M	Echelon en g CE-M2	Division HR	Résolution
KDC3	230x330x90	3.000	0.5	1	--	0.1	0.01
KDC6	230x330x90	6.000	1	2	½	0.2	0.02
KDC15	330x330x90	15.000	2	5	2/5	0.5	0.05
KDC30	330x330x90	30.000	5	10	5/10	1	0.1



Options à spécifier lors de la commande :

Modèle	Description
ECEM1	Connexion à l'indicateur et calibrage avec homologation CE-M 3000e
OBTPR	Option Box imprimante thermique intégrée vitesse > 50mm/s, résolution 203dpi, 24/40 colonnes, largeur du papier 58mm; diamètre rouleau 50m ; batterie rechargeable 4.5 Ah incluse
ECEM2	Connexion à l'indicateur et calibrage avec homologation CE-M 2x3000e
EHR	Version pour haute résolution en usage interne
35BA	Batterie rechargeable 6 V 4.5 A/h (non combinable avec 35IOK)
35IOK	Carte extension avec 4 entrées optoisolées et 8 sorties sur relais, jusqu’à 2 interfaces analogiques, switch pour alimentation 12 à 24 Vdc (**)
LCCBC	Connexion à une balance avec connecteur mâle à 7 pôles + connecteur femelle (à joindre).
LCCB5C	Connexion à une balance avec connecteur mâle à 7 pôles + connecteur femelle avec câble de 5 m.
LCCB10C	Connexion à une balance avec connecteur mâle à 7 pôles + connecteur femelle avec câble de 10 m.
IFKBRD	Interface pour connexion avec une balance à distance et entrée pour clavier PC ou lecteur code à barre (il faut le combiner avec KBCBC).
KBCBC	Câble avec connecteur Din pour connexion sur le clavier du PC (il faut le combiner avec IFKBRD).
PRNSERV	Configuration et personnalisation des impressions sur les afficheurs série TRI, TRS03, 3590M3 avec les imprimants OBTPR/TM295/LX300+. PRIX NET
APRNSERV	Configuration et formatage des impressions sur les afficheurs série TRS03, 3590M3, AF01-05 avec les étiqueteuses LP542PLUS/TTP243/Witty 280/Smart 280 chez notre usine ; il comprends la programmation de 4 formats d’impression au maximum entre les formats disponibles par logiciel (touche impression, totalisation, total article, total partiel, etc…). PRIX NET Pour des formatages complexes (par exemple introduction de logo) - prix sur devis.
TECSUP	Assistance technique téléphonique ou chez notre usine pour la configuration des instruments et formatage des impressions. PRIX HORAIRE NET
TECMAN	Manuel technique imprimé en anglais (gratuit si téléchargé du site). PRIX NET



Accessoires :

Modèle	Description
+LP542PLUS+	Etiqueteuse thermique avec dispositif de séparation d’étiquettes; résolution 8 dots/mm, largeur du ticket max. 104 mm en papier thermique, vitesse max. 76 mm/sec, interface RS232/C et interface parallèle. Impression de la majorité des code-barres existants. Alimentation avec adaptateur externe 100/240 Vac. Câble de connexion. (équipée de 1 rouleau étiquettes 63,5x80 labels ET638T500)
TTP243	Etiqueteuse transfert thermique/direct avec dispositif de séparation d’étiquettes; résolution 8 dots/mm, largeur du ticket max. 104 mm en papier thermique, vitesse max. 100 mm/sec, interface RS232/C et interface parallèle. Impression de la majorité des code-barres existants. Alimentation avec adaptateur externe 100/240 Vac. Câble de connexion. (équipée de 1 rouleau étiquettes 63,5x80 labels ET638T500)
TSNC	Colonne support pour TSN h=230 mm
TTNC	Colonne support pour TTN, h = 360 mm
SMT280	Etiqueteuse graphique thermique. Résolution 8 dots/mm, largeur d’impression max.104 mm, longueur max. 280 mm, vitesse 120 mm/s. Impression des code-barres les plus courants. Diamètre des rouleaux tickets 150 mm. Câble de connexion 1,5 m; idéal pour indicateur série 3590.../TRS... (équipée de 1 rouleau étiquettes 100x60 ET106T)
TKDC1	Châssis/chariot pour système KDC avec deuxième plate-forme TMN ou TQN, imprimante et/ou étiqueteuse.
TKDC2	Châssis/chariot pour système KDC avec une seconde plate-forme TLN ou TXN, imprimante ou étiqueteuse

Délais de livraison habituels :   7 jours

Frais de port :

France métropolitaine : 20 € HT
Gratuits à partir de 300 € HT d’achats
